量子回路の最適化

備考

Toshinari Itoko (2024年6月21日)

元の講義の PDF をダウンロードできます。なお、コードスニペットは静的な画像であるため、一部が非推奨になっている場合があります。

この実験を実行するおおよその QPU 時間は 15 秒です。

(注: パート 2 の一部のセルは、Matthew Treinish（Qiskit メンテナー）が作成した「Qiskit Deep dive」ノートブックから転用しています)

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit qiskit-aer qiskit-ibm-runtime

# !pip install 'qiskit[visualization]'
# !pip install qiskit_ibm_runtime qiskit_aer
# !pip install jupyter
# !pip install matplotlib pylatexenc pydot pillow

import qiskit

qiskit.__version__

'2.0.2'

import qiskit_ibm_runtime

qiskit_ibm_runtime.__version__

'0.40.1'

import qiskit_aer

qiskit_aer.__version__

'0.17.1'

1. はじめに

このレッスンでは、量子コンピューティングにおける回路最適化のさまざまな側面について解説します。具体的には、Qiskit に組み込まれた最適化設定を使って回路最適化の効果を確認します。次に、特定のアプリケーション分野の専門家として、回路をスマートに構築する方法を深掘りします。最後に、トランスパイル中に何が起きているかを詳しく見ながら、回路をどのように最適化するかを確認します。

2. 回路の最適化が重要な理由

まず、最適化あり・なしの場合で 5 量子ビット GHZ 状態 ( $\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$ ) の準備回路を実行した結果を比較します。

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.primitives import BackendSamplerV2 as Sampler

from qiskit_ibm_runtime.fake_provider import FakeBrisbane

backend = FakeBrisbane()

まず、以下のように単純に合成した GHZ 回路を使います。

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

Output of the previous code cell

2.1 最適化レベル

optimization_level は 0〜3 の 4 段階が用意されています。最適化レベルが高いほど、回路の最適化に多くの計算コストが使われます。レベル 0 は最適化を行わず、選択したバックエンドで回路を実行するのに必要な最小限の処理のみを行います。レベル 3 は最も多くの処理（および通常は実行時間）をかけて回路を最適化しようとします。レベル 1 がデフォルトの最適化レベルです。

最適化なし (optimization_level=0) と最適化あり (optimization_level=2) で回路をトランスパイルします。トランスパイルされた回路の長さに大きな違いが見られます。

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

Output of the previous code cell

optimization_level=2:

Output of the previous code cell

2.2 演習

optimization_level=1 も試して、上記の 2 つの結果と比較してみましょう。上のコードを修正して実行してください。

解答:

pm1 = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=777
)
circ1 = pm1.run(ghz_circ)
print("optimization_level=1:")
display(circ1.draw("mpl", idle_wires=False, fold=-1))

optimization_level=1:

Output of the previous code cell

フェイクバックエンド（ノイズシミュレーション）で実行します。実機バックエンドでの実行方法については、付録 1 を参照してください。

# run the circuits on the fake backend (noisy simulator)
sampler = Sampler(backend=backend)
job = sampler.run([circ0, circ2], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 93a4ac70-e3ea-44ad-aea9-5045840c9076

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

Output of the previous code cell

3. 回路の合成が重要な理由

次に、異なる方法で合成された 2 つの 5 量子ビット GHZ 状態 ( $\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$ ) 準備回路の実行結果を比較します。

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

Output of the previous code cell

# A cleverly-synthesized GHZ circuit
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

Output of the previous code cell

# transpile both with the same optimization level 2
circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

Output of the previous code cell

new synthesis:

Output of the previous code cell

新しい合成ではより浅い回路が生成されます。なぜでしょうか？

これは、新しい回路が線形接続の量子ビット上に配置できるためです。つまり、IBM® Brisbane のヘビーヘキサゴン結合グラフ上でも配置可能です。一方、元の回路はスター型の接続（次数 4 のノード）を必要とするため、最大でも次数 3 のノードしか持たないヘビーヘックス結合グラフには配置できません。その結果、元の回路では量子ビットのルーティングが必要となり、SWAP ゲートが追加されてゲート数が増加します。

新しい回路で行ったことは、「結合制約を考慮した」回路合成の手動実装と見なすことができます。つまり、回路合成と回路マッピングを同時に手動で解いているのです。

# run the circuits
sampler = Sampler(backend=backend)
job = sampler.run([circ_org, circ_new], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 19d635b0-4d8b-44c2-a76e-49e4b9078b1b

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [
        result
        for result in [
            sim_result,
            unoptimized_result,
            synthesis_org_result,
            synthesis_new_result,
        ]
    ],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "synthesis_org",
        "synthesis_new",
    ],
)

Output of the previous code cell

一般に、回路の合成はアプリケーションに依存するため、すべてのアプリケーションをソフトウェアがカバーするのは非常に困難です。Qiskit トランスパイラーには GHZ 状態準備回路を合成する機能がたまたまありません。このような場合、上で示したような手動の回路合成を検討する価値があります。

このセクションでは、次のトイサンプル回路を使って Qiskit トランスパイラーの動作の詳細を見ていきます。

# Build a toy example circuit
from math import pi
import itertools
from qiskit.circuit import QuantumCircuit
from qiskit.circuit.library import excitation_preserving

circuit = QuantumCircuit(4, name="Example circuit")
circuit.append(excitation_preserving(4, reps=1, flatten=True), range(4))
circuit.measure_all()

value_cycle = itertools.cycle([0, pi / 4, pi / 2, 3 * pi / 4, pi, 2 * pi])
circuit.assign_parameters(
    [x[1] for x in zip(range(len(circuit.parameters)), value_cycle)], inplace=True
)
circuit.draw("mpl")

Output of the previous code cell

3.1 Qiskitトランスパイルフロー全体を描画する

optimization_level=1 のトランスパイラーパス（タスク）を確認します。

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

# There is no need to read this entire image, but this outputs all the steps in the transpile() call
# for optimization level 1
pm = generate_preset_pass_manager(1, backend, seed_transpiler=42)
pm.draw()

Output of the previous code cell

フローは6つのステージで構成されています。

print(pm.stages)

('init', 'layout', 'routing', 'translation', 'optimization', 'scheduling')

3.2 個別ステージを描画する

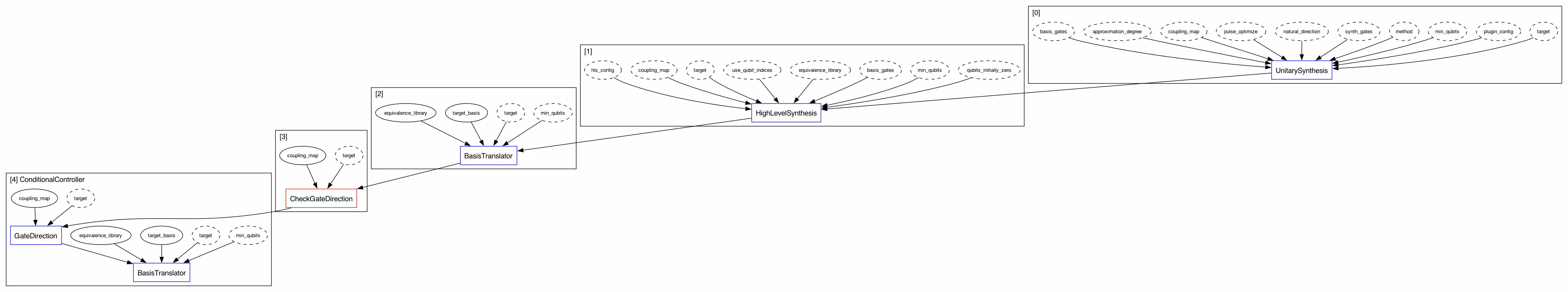

まず、init ステージで実行されるすべてのタスク（トランスパイラーパス）を描画してみましょう。

pm.init.draw()

Output of the previous code cell

各ステージを個別に実行することができます。Circuit に対して init ステージを実行してみましょう。ロガーを有効にすることで、実行の詳細を確認できます。

import logging

logger = logging.getLogger()
logger.setLevel("INFO")

init_out = pm.init.run(circuit)
init_out.draw("mpl", fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03576 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.16618 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.07176 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.27299 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00811 (ms)

Output of the previous code cell

3.3 演習

上記のセルを修正して、layout ステージのパスを描画し、init ステージの出力 Circuit（init_out）に対してそのステージを実行してみてください。

解答：

display(pm.layout.draw())
layout_out = pm.layout.run(init_out)
layout_out.draw("mpl", idle_wires=False, fold=-1)

Output of the previous code cell

INFO:qiskit.passmanager.base_tasks:Pass: SetLayout - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: TrivialLayout - 0.07129 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckMap - 0.08917 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: VF2Layout - 1.24431 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BarrierBeforeFinalMeasurements - 0.02599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: SabreLayout - 5.11169 (ms)

Output of the previous code cell

translation ステージについても同様に行ってみてください。

解答：

display(pm.translation.draw())
basis_out = pm.translation.run(layout_out)
basis_out.draw("mpl", idle_wires=False, fold=-1)

Output of the previous code cell

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03386 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.02718 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 2.64192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckGateDirection - 0.02217 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GateDirection - 0.36502 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.64778 (ms)

Output of the previous code cell

注意：個々のステージは必ずしも独立して実行できるとは限りません（前のステージからの情報を引き継ぐ必要があるものもあります）。

3.4 最適化ステージ

パイプラインの最後のデフォルトステージは最適化です。ターゲット向けに Circuit を埋め込んだ後、Circuit はかなり大きく拡張されています。これは主に、基底変換や SWAP 挿入における等価関係の非効率性によるものです。最適化ステージは Circuit のサイズと深さを最小化することを目的としており、出力が収束するまで一連のパスを do while ループで繰り返し実行します。

# pm.pre_optimization.draw()
pm.optimization.draw()

Output of the previous code cell

logger = logging.getLogger()
logger.setLevel("INFO")
opt_out = pm.optimization.run(basis_out)

INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.30112 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.03195 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.01216 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.63729 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.41723 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.01192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.05484 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.08583 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.20599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00787 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00715 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.16809 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.17190 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00691 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.02408 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.04935 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00525 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00620 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00286 (ms)

opt_out.draw("mpl", idle_wires=False, fold=-1)

Output of the previous code cell

4. 詳細な例

4.1 2量子ビットユニタリー合成による2量子ビットブロック最適化

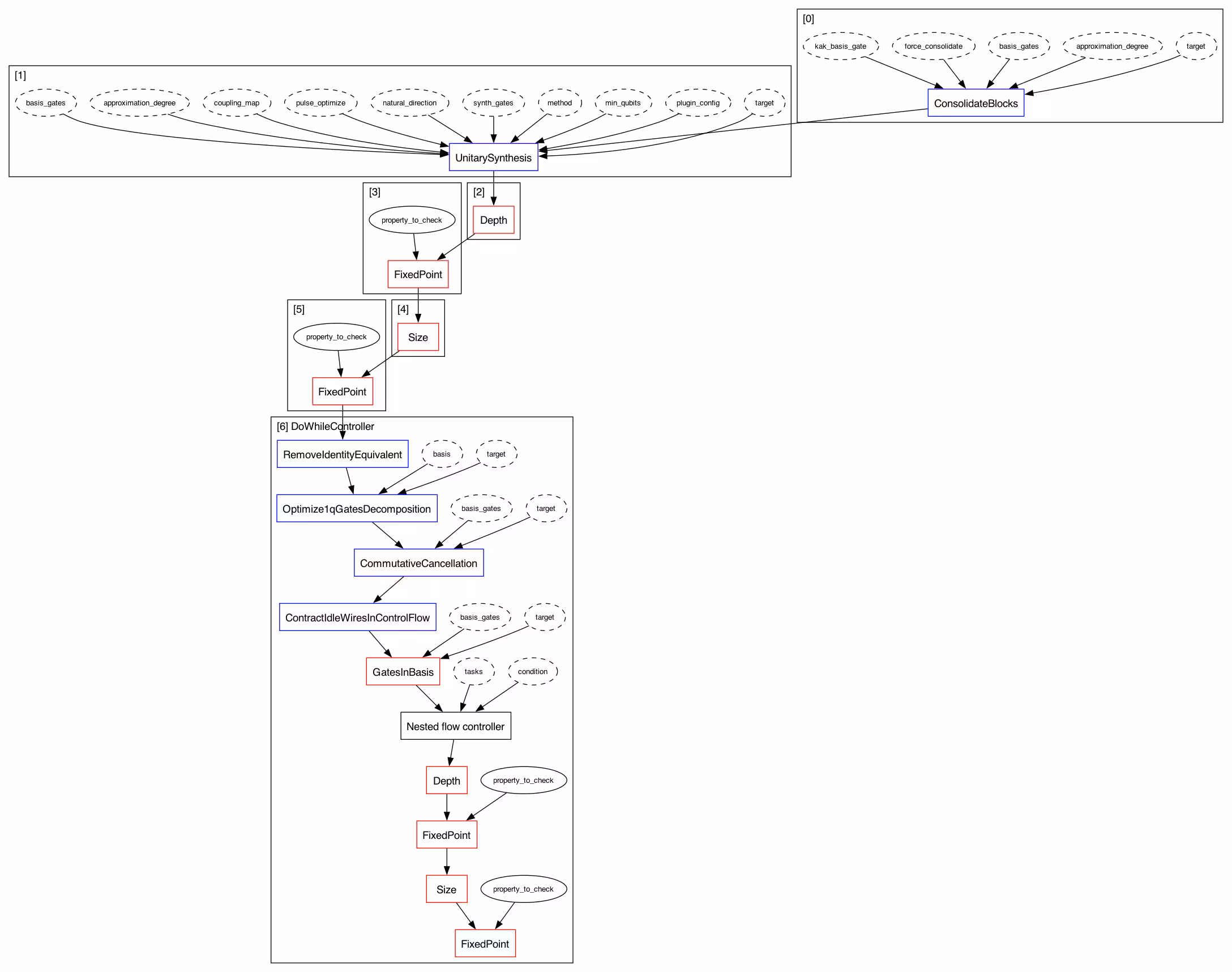

レベル2および3では、さらなる最適化のために追加のパス（Collect2qBlocks、ConsolidateBlocks、UnitarySynthesis）が利用可能です。特に2量子ビットブロック最適化が行われます（レベル1の上記フローと比較して、レベル2の最適化ステージフローを確認してください）。

2量子ビットブロック最適化は2つのステップで構成されています。2量子ビットブロックの収集・統合と、2量子ビットユニタリー行列の合成です。

pm2 = generate_preset_pass_manager(2, backend, seed_transpiler=42)
pm2.optimization.draw()

Output of the previous code cell

from qiskit.transpiler import PassManager
from qiskit.transpiler.passes import (
    Collect2qBlocks,
    ConsolidateBlocks,
    UnitarySynthesis,
)

# Collect 2q blocks and consolidate to unitary when we expect that we can reduce the 2q gate count for that unitary
consolidate_pm = PassManager(
    [
        Collect2qBlocks(),
        ConsolidateBlocks(target=backend.target),
    ]
)

display(basis_out.draw("mpl", idle_wires=False, fold=-1))

consolidated = consolidate_pm.run(basis_out)
consolidated.draw("mpl", idle_wires=False, fold=-1)

Output of the previous code cell

# Synthesize unitaries
UnitarySynthesis(target=backend.target)(consolidated).draw(
    "mpl", idle_wires=False, fold=-1
)

Output of the previous code cell

logger.setLevel("WARNING")

第2部では、実際の量子コンパイラーフローはシンプルではなく、多くのパス（タスク）で構成されていることを確認しました。これは主に、幅広いアプリケーション Circuit に対するパフォーマンスを確保し、ソフトウェアの保守性を維持するために必要なソフトウェアエンジニアリングによるものです。Qiskit Transpiler はほとんどの場合に有効に機能しますが、Qiskit Transpiler による最適化が不十分と感じた場合には、第1部で示したようなアプリケーション固有の Circuit 最適化を研究する良い機会かもしれません。Transpiler 技術は進化し続けており、皆さんの研究開発への貢献を歓迎します。

from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()
backend = service.backend("ibm_brisbane")
sampler = Sampler(backend)

circ = QuantumCircuit(3)
circ.ccx(0, 1, 2)
circ.measure_all()
circ.draw("mpl")

Output of the previous code cell

sampler.run([circ])  # IBMInputValueError will be raised

4.2 Circuit 最適化の重要性

まず、最適化あり・なしで5 Qubit GHZ 状態（ $\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$ ）の準備 Circuit を実行した結果を比較します。

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()

# backend = service.backend('ibm_brisbane')
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle
backend

まず、次のように素直に合成された GHZ Circuit を使用します。

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

Output of the previous code cell

最適化なし（optimization_level=0）と最適化あり（optimization_level=2）で Circuit をトランスパイルします。ご覧のように、トランスパイル後の Circuit の長さには大きな差があります。

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

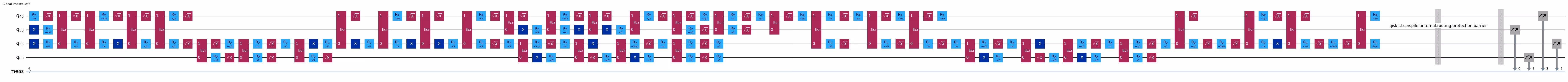

optimization_level=0:

Output of the previous code cell

optimization_level=2:

Output of the previous code cell

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ0, circ2], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rnnemya70008ek1zg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

Output of the previous code cell

4.3 回路合成の重要性

次に、2種類の異なる合成方法で作成した5量子ビットGHZ状態（ $\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$ ）準備回路の実行結果を比較します。

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

Output of the previous code cell

# A better GHZ circuit (smarter synthesis), you learned in a previous lecture
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

Output of the previous code cell

circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

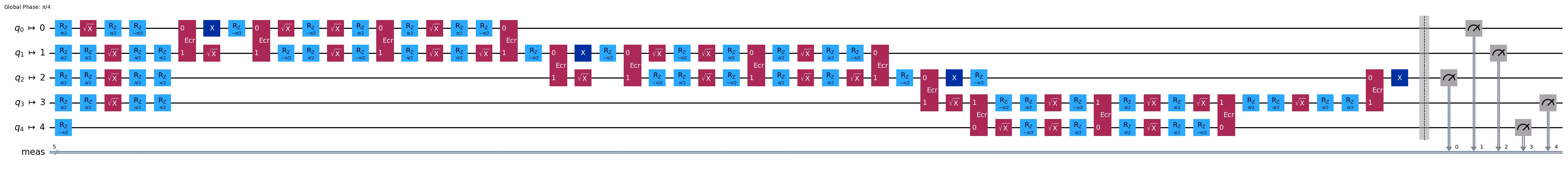

original synthesis:

Output of the previous code cell

new synthesis:

Output of the previous code cell

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ_org, circ_new], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rp283grvg008j12fg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, synthesis_org_result, synthesis_new_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "synthesis_org",
        "synthesis_new",
    ],
)

Output of the previous code cell

4.4 一般的な1量子ビットゲートの分解

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library.standard_gates import UGate

phi, theta, lam = Parameter("φ"), Parameter("θ"), Parameter("λ")

qc = QuantumCircuit(1)
qc.append(UGate(theta, phi, lam), [0])
qc.draw(output="mpl")

Output of the previous code cell

transpile(qc, basis_gates=["rz", "sx"]).draw(output="mpl")

Output of the previous code cell

4.5 1量子ビットブロックの最適化

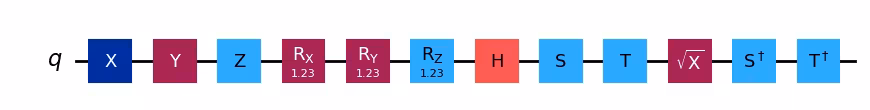

from qiskit import QuantumCircuit

qc = QuantumCircuit(1)
qc.x(0)
qc.y(0)
qc.z(0)
qc.rx(1.23, 0)
qc.ry(1.23, 0)
qc.rz(1.23, 0)
qc.h(0)
qc.s(0)
qc.t(0)
qc.sx(0)
qc.sdg(0)
qc.tdg(0)
qc.draw(output="mpl")

Output of the previous code cell

from qiskit.quantum_info import Operator

Operator(qc)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

from qiskit import transpile

qc_opt = transpile(qc, basis_gates=["rz", "sx"])
qc_opt.draw(output="mpl")

Output of the previous code cell

Operator(qc_opt)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

Operator(qc).equiv(Operator(qc_opt))

True

4.6 トフォリ分解

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc.draw(output="mpl")

Output of the previous code cell

from qiskit import QuantumCircuit, transpile

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

Output of the previous code cell

4.7 CUゲートの分解

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
# qc.cu(theta, phi, lam, gamma, 0, 1)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc.draw(output="mpl")

Output of the previous code cell

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

Output of the previous code cell

4.8 CX、ECR、CZはローカルクリフォードまで等価

$H$ （アダマール）、 $S$ （ $\pi/2$ Z回転）、 $S^\dagger$ （ $-\pi/2$ Z回転）、 $X$ （パウリX）はすべてクリフォードゲートであることに注意してください。

qc = QuantumCircuit(2)
qc.cx(0, 1)
qc.draw(output="mpl", style="bw")

Output of the previous code cell

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["x", "s", "h", "sdg", "ecr"]).draw(output="mpl", style="bw")

Output of the previous code cell

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["h", "cz"]).draw(output="mpl", style="bw")

Output of the previous code cell

IBM バックエンドの1量子ビット基底ゲート "rz"、"sx"、"x" を使用します。

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "ecr"]).draw(output="mpl", style="bw")

Output of the previous code cell

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "cz"]).draw(output="mpl", style="bw")

Output of the previous code cell

# Check Qiskit version
import qiskit

qiskit.__version__

'2.0.2'

1. はじめに​

2. 回路の最適化が重要な理由​

2.1 最適化レベル​

2.2 演習​

3. 回路の合成が重要な理由​

3.1 Qiskitトランスパイルフロー全体を描画する​

3.2 個別ステージを描画する​

3.3 演習​

3.4 最適化ステージ​

4. 詳細な例​

4.1 2量子ビットユニタリー合成による2量子ビットブロック最適化​

4.2 Circuit 最適化の重要性​

4.3 回路合成の重要性​

4.4 一般的な1量子ビットゲートの分解​

4.5 1量子ビットブロックの最適化​

4.6 トフォリ分解​

4.7 CUゲートの分解​

4.8 CX、ECR、CZはローカルクリフォードまで等価​

1. はじめに

2. 回路の最適化が重要な理由

2.1 最適化レベル

2.2 演習

3. 回路の合成が重要な理由

3.1 Qiskitトランスパイルフロー全体を描画する

3.2 個別ステージを描画する

3.3 演習

3.4 最適化ステージ

4. 詳細な例

4.1 2量子ビットユニタリー合成による2量子ビットブロック最適化

4.2 Circuit 最適化の重要性

4.3 回路合成の重要性

4.4 一般的な1量子ビットゲートの分解

4.5 1量子ビットブロックの最適化

4.6 トフォリ分解

4.7 CUゲートの分解

4.8 CX、ECR、CZはローカルクリフォードまで等価
