核ハミルトニアンのプール化サンプルベース量子対角化
使用量の見積もり: Heronプロセッサーで2.5分(注: これはあくまで見積もりです。実際の実行時間は異なる場合があります。)
このノートブックではPython実装を紹介します。Fortran実装は、このドキュメントリポジトリの Fortran companionディレクトリ にあります。Python版には自己無撞着な配置回復ステップが追加されていますが、これはFortranドライバーでは実行されません。
学習の成果
-
軌道の 結合基底で表にまとめられた核殻模型ハミルトニアンが、1つの量子ビットが1つの単一粒子状態に対応する スキームの量子ビットハミルトニアンになる方法を学びます。
-
角度が2次摂動論から得られる、固定された非変分的な励起アンザッツを構築します。そのため、古典的な最適化ループは不要です。
-
量子ビット励起とフェルミオン励起を比較し、その選択がアンサンブルの2量子ビット深さにどう影響するかを測定します。
-
保存量が電子数やスピンではなく核子数、、パリティである場合に、
qiskit-addon-sqdを使って自己無撞着な配置回復を実行します。 -
厳密にチェックできる24量子ビットの問題から、このチュートリアルの厳密対角化の能力を超える約200万個の基底状態を持つ40量子ビットの問題まで、単一のワークフローを適用します。
前提条件
始める前に、以下のトピックを復習してください。
-
化学ハミルトニアンのサンプルベース量子対角化 — このチュートリアルの電子構造版に相当します。
-
第二量子化とJordan-Wigner写像。
背景
核殻模型は、原子核を、不活性なコアの上にある少数の単一粒子軌道を動く少数の価核子として扱い、測定されたスペクトルにフィットさせた経験的な2体力を通じて相互作用させるモデルです。これは低エネルギー核構造で広く使われています。その計算コストは組み合わせ的です。すなわち、基底は価陽子と価中性子を利用可能な状態に配置するあらゆる方法であり、この増加が厳密対角化で扱える模型空間を制限します。
プール化サンプルベース量子対角化(pooled SQD)[1]は、この問題を2つに分割します。量子回路は、どの基底状態が重要かを提案するためだけに使われます。回路は計算基底で測定され、測定された各ビット列が1つのスレーター行列式を指定します。ハミルトニアンはその後、それらの行列式の張る空間の中で古典的に構築され、対角化されます。この古典的なステップは部分空間内での厳密対角化であるため、真の基底状態エネルギーに対する変分的な上限を返し、この上限は行列式が追加されるにつれて低下することしかありません。
この作業分担により、この手法はノイズに対して耐性を持ちますが、重要な限界もあります。ノイズは、回路が提案する行列式がどれかを変化させます。ノイズは古典的なハミルトニアンには入り込まないため、与えられた部分空間の固有値を動かすことはできません。保存量に違反するショットは破棄または修復され、生き残ったショットは、どのように生成されたかにかかわらず正当な基底ベクトルです。したがって、ノイズが犠牲にするのは部分空間の質であって正しさではなく、報告する数値はどちらにしても上限値です。
核構造は、サンプルをフィルタリングするためのいくつかの厳密な量子数を提供します。物理的な行列式は、正しい数の価陽子と正しい数の価中性子、正しい全角運動量射影 、そして正しいパリティを持っている必要があります。それぞれはビット列に対する整数のテストでチェックできます。棄却されるサンプルの割合は、制約と模型空間に依存します。
各量子ビットは1つの スキーム単一粒子状態 に対応し、 は占有されていることを意味します。レジスタは固定された順序を使います。まず陽子、次に中性子、同じ種別の中ではファイルの順序で軌道、1つの軌道の中では の降順です。したがって、ビット列の2つの半分はそれぞれ陽子配置と中性子配置になります。これはpooled SQDの後処理ツールが想定するこの2分割です。
ワークフロー
図中の2つの段階が核の対称性を処理します。
修復とポストセレクションは、ハードウェアノイズの影響を受けたサンプルを処理します。レジスタの2つの半分それぞれの核子数はハミング重みであるため、qiskit-addon-sqd はそれらを直接処理できます。recover_configurations は、ショットを破棄する代わりに、現在の平均軌道占有数の推定値と最も整合しないビットを反転させることで、壊れたビット列を修復します。
積部分空間は を導入します。 は2つの半分を結合するため、どちらか一方だけの性質ではなく、したがってショット全体をフィルタリングするために使うべきではありません。陽子側と中性子側がそれぞれ有効であるビット列は、その合計 が誤っていても、依然として2つの有効な半分配置に寄与します。したがって部分空間は、サンプリングされた陽子配置とサンプリングされた中性子配置のあらゆる積によって張られ、目標の とパリティのセクターに入る積だけを保持します。これがpooled SQDの部分空間構築であり、数千個のビット列がサンプル数よりはるかに大きな部分空間を張ることができることを意味します。
2つの支配方程式
殻模型ハミルトニアンは1体項と2体相互作用の和です。
ここで は スキームの状態を表し、 は陽子、 は中性子です。USDA [2] やGXPF1 [3] のような経験的相互作用は、スキームではなく 結合基底で、軌道 の正規化された反対称化2体状態間の行列要素 として表にまとめられています。スキームの要素を復元することは、Clebsch-Gordan再結合です。
の因子は、表にまとめられた状態の正規化の慣例を打ち消します。 このチュートリアルの他のすべては、これら2つの方程式の上に構築されています。
3つの実行
| 原子核 | 殻 | 量子ビット | 対称性で許容される基底 | 厳密にチェック可能か | |
|---|---|---|---|---|---|

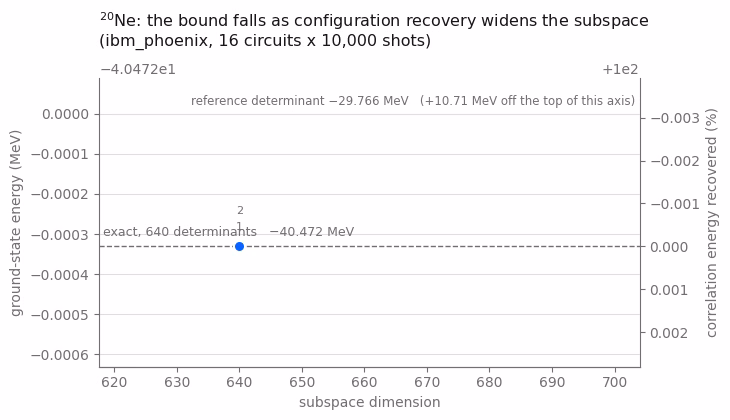

| 小規模 | (2p + 2n) | 24 | 640 | はい | |
| 大規模 | (2p + 2n) | 40 | 4,000 | はい | |

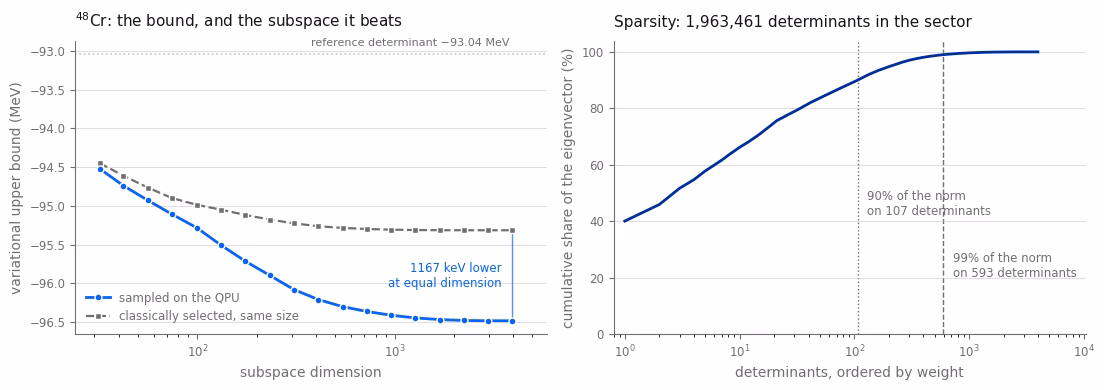

| 大規模 | (4p + 4n) | 40 | 1,963,461 | いいえ |
小規模の実行がウォークスルーです。2つの大規模実行はどちらも40量子ビットのレジスタを使用します。1つ目はノートパソコンで厳密に対角化できるほどまだ小さいため、ハードウェアの結果を厳密な参照値と比較できます。2つ目は、このチュートリアルの厳密対角化の能力を超えています。
**ここでのすべての実行はQPU上で実行されます。**これは手法の要件ではなく、このチュートリアルのために選択されたものです。3つの実行すべてが同じバックエンドとゲート予算を共有しているため、異なる問題サイズでのパフォーマンスを比較できます。
要件
始める前に、以下のパッケージをインストールしてください。
-
Qiskit SDK v2.0以降(
pip install qiskit) -
qiskit-ibm-runtimev0.40 or later (pip install qiskit-ibm-runtime) -
SQDアドオン v0.12以降(
pip install qiskit-addon-sqd) -
NumPy、SciPy、Matplotlib(
pip install numpy scipy matplotlib)
また、認証情報をローカルに保存したIBM Quantum®アカウントと、少なくとも40量子ビットのQPUへのアクセスが必要です。
シミュレータパッケージは不要で、データファイルをダウンロードする必要もありません。このチュートリアルで使用する2つの相互作用ファイルは、以下のセットアップセルに埋め込まれており、実行すると一時ディレクトリに書き込まれます。
セットアップ
このセクションでは、ワークフローが必要とするツールをインポートし、ワークフローで使用する順序で殻模型のヘルパー関数を定義します。それぞれの背後にある物理は付録で導出されています。コメントは各関数のワークフローにおける役割を説明しています。
最初に2つの相互作用ファイルが解凍されます。どちらも公開されているパラメータセットであり、ノートブックが自己完結するようにここに埋め込まれています。usda.snt はUSDAの 殻ハミルトニアン [2] であり、gxpf1.snt はGXPF1の 殻ハミルトニアン [3] です。
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-sqd qiskit-ibm-runtime scipy
from __future__ import annotations
import base64
import gzip
import itertools
import tempfile
from dataclasses import dataclass
from functools import lru_cache
from math import factorial, sqrt
from pathlib import Path
import matplotlib.pyplot as plt
import numpy as np
from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_addon_sqd.configuration_recovery import recover_configurations
from qiskit_addon_sqd.counts import bit_array_to_arrays
from qiskit_addon_sqd.subsampling import postselect_by_hamming_right_and_left
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from scipy.linalg import eigh
_USDA_SNT_GZ = (
"H4sIAI5wqWoC/4WY224bRwyG7/UU9F0CONsZco5AUyBuC/QmQNG06KWhWGql1LYMy+kJefiOTrucGXJrQAgsf5nl8ecOr+CX"
"D9+9g/0K9pv1/T389rx7gPLrsH+Cz/vVctg+vgAsrgB+HeDdAD9t7zYv6+dr+DDA+z8223/X17B8XMFN+ev9+m+4ed799XjA"
"f9z8sy/4+s8BvoWYrsEERwbhFRqTXi+uCvOwW63vYf+0vFvDAgDo/AFIh8/hK7DH30354Omvb8o3V8c/vIUnMKtboK/wiGKF"
"+gnFEfVn9PQUe8bthNIRtftbsGfUtQbAGXUFfawM8K0BF9SP6MWA0BpwQcMRvRhwBSX86+fl3ct2d4jq4+eHa3hYv2x2q7fX"
"AJuPy+fb3cP69+Uh4luAT8djv95++eGV/fj6y6dvFudnmcX4lGOoBmttNOVncTL2FLs3NGT0l++ndJTv0cR8/t6NUanP8WMI"
"6nPC6C8/5wp+vnn//QLOP9ank3k2wRszkDn/Zwv15xiv41l2SDmjhuEFM4PJ0QkYcgzM4A1Jp1GDkcvtaWMAR9tosAa9huHk"
"AtoUBYwaF8hGarAxOywgxnoeN+Se2smF4H3QMPZQ653XMJpOi6GyrcLcZJtzLgoYcdsOyXKibV1Aom0fikJO0VLUMDeW3kAl"
"qQLWpd66qGE02eZ9lXqSPD3UWyl5DeOeGnINJnmaUggCVrtgh2DJNm3fVy8WF3LSMFa9hYga5iYX0IQsYK2nmTpJkoq81Acy"
"jLTTnPEaxqo3JGcbvZMeGnJVbw6mf2cUqcIsO80nFdOFq8JoSlY+Zb7FfNNZlnw2PqOE8SL3PtlSJhJGXGqsDRjbh4bmocWy"
"oiIxSxjv09JYgaxlGLZxA9EFFOImuIBt3EB04TK3Z5S8wizrrFCJQ4Xpgl9hzDYbu0LCNm6HzkJHweUkYazITalyF7NjGAnh"
"FZJFQniFZFHnqWgbdZ6qtoX50VZhvEJ81TJe7AUcQozH8yQMJ8ymUS07jLin6LXT3FRIhmwSTmtbJpEjr2AsvM7E1ra+ZaiM"
"NoxewZinBlPQTmPJyikn7TQ2630SbWuz4CLlwzuGhCHPqbUmRZQwpkiBDn1vsoQ55oKjbEvNNVgbXls0WvA0NKnPpku91Fkx"
"pahhXPDJtxVCQkBcMtJD27I8VJGAhWYYlVuZzc5e+jSIZWnLa57nOQ1iWZY+jSE3GP5/QIKi5E1Agqi9BbMZiUjEWNwChqKq"
"KTZY11ku5ca2Pqc4YKk1o2DstBjJC1htW2nAgEZ4aDdPvQmmmLeY4tWFt9Y3VAdlpW+oDcpa3zpM1jdUB2XV9agOyqrrcWZQ"
"sq7vMMffBseux5l5yjoLZ+Yp6yzU5mmt5DgzT5mSozZPoVIknJmnTJFQHZRV12OrlvpFQFbycoGKOWiYfl9QlXySGtSUvL9W"
"VJi/YG4grC4CmuCX6CZrKUsY64UyJolCQoZJqWeKhDOCzxQJNcGXbZMEX7EtzF+gvCI1npxjmKaW5Q06ewVjOY0u2+Y0kt5D"
"JhlETS2P+5CqyIMYkCI1NK50SO3TarSR2qfVaKOZPmXjg2beVJmS01zqp/CSmvoqvNSOD/kaS+qUoSGaTM2yz83fdjtMvsZy"
"xOv7N44Fff/GT5q5tXWYfB3jWND3b9yumUvK5SQnvK6w/VuHyfu3DpP3bx0m7984FvT9W4fJ+zceWq/v3zpM3r9xLOj7tw6T"
"928X053QgGz/1mHy/u3yZ8lTtn/jWND3b74NiDx2vRbeep56Lbz1oPRaeOv9G0dmxofXPK33bx0m798C1B9RuP4DPJ0WcLAa"
"AAA="
)
_GXPF1_SNT_GZ = (
"H4sIAI5wqWoC/4WcQY8dtw3H7/kU41sCeF8lUqKkQw9NgbaXoEHQQ26BkdiIEWdt2E6L9tNXb9+ORIn8PwdZILB/S3I4IsW/"
"ZiYvjr//+P3f4nG8ef/x+PDm4dOvr9+9++rF8d3l+Mf7x99fvTz+dTn++fnTH7/1//z28pfL8e3H9/95fHm8evzl+lffvf3f"
"H59e/fb26L9zHN//+t9Pl+OH1/++HH89JL88gkQO8esfvjm+phDomyvW//39/S+v3x2fPrz6+fVX/dfS889B4fpz/aN43P7p"
"f3Bw/ynH8fD0Zy+uf/fn48MR3vxU/kRXlp7Z+PzDiqUnNn74iW8sb3azYvm0m29s2uxGxabTbryx2cZ7nGzu7KOKV2y8g5Un"
"dsZbbLyDLafd53irjXew9bR7jffF8fbx8+uPr37+/Pb941dPv3P93ZH4W/If6kUohXCm+Jbmh3yR0jicybwl9CFeuFILy908"
"HtIlcrlZyCNJ2q6MdGi7ZVy4tlvHJS52Y71FnHp8D+HCIYTlQuYFhdsv0yVxzZB6vsxwaZwJUumkIjWB1POdDhcqlR2KVo85"
"SoDU8NgdNodiZevqMUqB1LCVWsO2ZMQlyYs+bXEFk4m5bMJJlVgSpGjaouhQvFKxUIbUjIvI85hWW4FNvubyDnMxMkFKRc8V"
"Uml65OhQW1x9fe3XOAtsZPXJ36TIX18SaoQUnysnZsHUXPfcKqTyaSu36FHbWg0tN0jxWIXEAVLzbqcqkMpj3T8lwlBp9RhD"
"qpAaHpnzni9nRXPh6lDbysmJBVLzDtU71KztnDxqW1+JhDaKnTtUa4DUzH00Hp0VXQMHSM3c16irlpf7GEcN1dogpfpEDpAa"
"WRUOBKl0UqkIQ2qs+5IYU6OvthbFodIaF6/9i51VeF0TLZSN2lfh9T729utQOqtXKi/dl/21mihhW+M+BpIKqblypDWHSntc"
"mSA1O3nMe+6dHp0DEaRmXCU0h9p7dOYCqVm1MehOnvy7nWphSKnuu+Q++X2Ca4uQGrYkxp3yMkFLL0ygavPovmR64dhFY5QM"
"KVK1XRxqX4UydlHCXU44hY1ydndKuUBK11BzqH1NNOKNMvt27PMXVUWBemSqCVIjrr4nYFtzTSQJkJp3O7se09p9YygCKVL7"
"UN4opx5DNnE5q5AlerZ2jyExpEYmggTtMYFrzC1Bak58jetGeSvHenSip9ROik0m5lqdsxzjrCYhTM1uImOHYZzVPvnWjXIm"
"0RoaKyqhjjlqiEE3uWoYHqopbT/KY0pDD+Xtx9d8lvI0n6U8zWcpT/NpQqDms5Sn+TRVoOazlKf5LOVpPk1VqPl05AI1n6U8"
"zaepAjWfpTzNp6kKNZ/OQoGaz1Ke5rOUp/k0VaHm03mvUPOd1+esL6X5LOVpPkt5ms9SnubTVIGaz1Ke5rOUp/ks5Wk+TVWo"
"+SzlaT69mgVqPk0VqPks5Wk+S3maT1MVaj5dPwVqPkt5mk9TFWo+S3ma77x/8z56ms9SnuazlKf5LOVpPkt5ms9SnubTVIWa"
"z1Ke5jupfRWumk9TBWo+S3maz1Ke5rOUp/k0VaHms5Sn+XTnLVDzWcrTfJqqUPNZytN85/1z7rbSfJbyNN/5t06fUJrPUp7m"
"OykvE7T0wgqqdmo+Mb3Q03yCO6bSfII7ptJ8gruc0nxi+pen+eROL5yaT3CXU5pPx1Sh5hNcj0rzCajHVfMJqMdV88mdesyu"
"xwo1n+B6VJpPcD0qzSe4HpXmE1yPSvMJrkelwERVR4Waz1Ke5hNTQ3THoxO90nzFZMLTfAVnVWm+grOqNF/BWVWaTxMVar6C"
"r1FpvgK6yar56vbja76onormu8/5ViqOrNblZH6l0NPAlRq9sKaIbaFnhis15tUuH/E1oieLK1XOTIgsz3ROap9XpQ/SJWqK"
"bCYcKm6K4tp9iUqqzbd1j4qO+g2tpTV6sll1qLipk6fnw32/isDWPSruPborwz7x9eakKbbry6Gi7RN9nrhuHr4tPXXsVLT9"
"vvTdKlUQ18i9Q0Wn+2ZOlYpva0yiDhXthNz69p4S+7ZG7h0q2jma+/BIIfm2RnU4VLQ9R6hG4iWryVurhorOlNbzEJr4tubk"
"bim6e25iqbFbJY4MKfREfaXGNXKK2aF2BSapD6Oy5162yd1S5Og0iq3k5tua1WEpsus+ZO4ZS76tqU4sRc7+mAtJyL6teR8t"
"RVbDUO9yXM2a2O6jQ5GjdCi3HKpva04dluK7J1uWGtFLjhFS6J2HlZpKhzOm0JsRK5XnmjD7Izv5av0eBd7zVb5IsVU6ffTN"
"oQXf1peoeveNjZWaNURFZ0L8fTsX1s9hwO4eeHkOA3Z3Zct6ZOccgPAM0O91hR4ZPEcWMAPkdBWQvsdZj72xZuTRs2U95qFY"
"a8FZHVQpy/Mhd55YbGmPew2VGB2PRvOVsNlib0orYbO1U8fi0cbF6uQhw7jUycMybYs/dSiKwGxyLB5tXEmdM5WM4lKnGLFm"
"FFeaPTruK8ehlEcbV55n2yIwrnlOXorAuPKsxyIwrjz7l3greptzSgve+tqo2lLbcu9MQ4oiPDMpjzaueR8rUUZxqaql/T46"
"k5WiCM9fyuNpy5uZpM9WkvfaxpS1Ndd96JKV2LflUdrW1idaKOT0HNMnTCdnT/OZvcOZv5RHG5fqAJFhXLO2WykwrtlzJkV4"
"llMebVxp7kOUMopr7h1dSmcUl9LuxesT2z6kPOq4ttkkk7sj1/1JWWWnHvfdfVKE50LlUV+jObPqs2hO+zViytpSJ+CFSyu+"
"LY+yttRM3gf3HH1bHmVtzR5NXZQXcI0epW1tdyh2d86a2O52F9vR6V8FUgTm1dWjjWuepZUgMK45k2cKMC6PIjD7rh6j+gpi"
"0Y904b675/n2h3u6QteTedkoc7qy2LIeaUxpkXNAHgeV53khozOYxZb1qDpTrvAa+TxBClECvEbPlvWY5o4cA7zGNDSfFIbX"
"6NmyHmd1SEnwGgfVJ6YKr9GzZT3KebdDZIYe5bzGQLFAj54t7XHXfDkmJ6v789r17e7iTEMrxXhmUh5tXHNmainCuObMVBOO"
"y6MYzEyrx9MW2VMf4cC9NWlbzpmVoqytucPkIO12SsZ4/lKUtTX7V6LGsfi2phadlLa1nX89naUHc437uYnQni/nlEzWN/S8"
"s7TVo41LvUsW9+pwqFBl79HsPYkVr/sK9GjjYnVWSzBfqjoowXx5FN+ZC6dHG5d6WybjfM15ouYE8+VRDObC1aOOa3v+WEJq"
"Tlzb2VCRELOtbYEU47NH5dHGpd5nagzj0s+HAozLoxjMq6tHnfutHmNjblz23G/1qChra3rMOT6f3jGefRVlbamZKfR1COKa"
"PWdS1tZcXy3mnMm3pd4IGpS1Nd9Uai0Wir6t+fxxUtrWPvu27M1MG8XJ1KMz+yqK8Vmt8mjjmn1CKmcUF88zhVIzimtOtZNi"
"fO6rPGpbW9XGLrg50G5rfwNhUueu7swmEtI55yQ0m/RpqI3JPd15ujVtWY9TSbcxpSU8dSShAj16tk4b3r6dmUlI2/L27Ulp"
"W7vKLFK3uByK4nI2VP19SFEJ7EOrRxvXyESr413YhPchLsssV/0dRlEJ70PKo7a1n/vWa1rLbsu8mTooa0up8tpyEd+Wep42"
"KG1rf6su5ebkvpqztLzl3qltRSVc28ojmTM+9F2TwNm3Qgp9/eSeKnaNXFtwqH3nk1KaJE05M6ZDOdNjv9NJIvm2Zr+3lFeP"
"EvqGnH1bM/eWMtNQvFCRHnzUlJlzXMqZYFKqHHLxbdFUFIbiu+8XWmo+50vL6R06l1u/PBO/asN8B5zAmdXTDtP7r8h+jeWL"
"lFOPocYumti39SWq3v0iTvxdtDw9hhmUq9N6PbaqvzJyqyNeMi0nIm51LLbojgIrOUKP+l2yBj16tghrqxib1gqg0pLknfIq"
"bdoirJqkMMNrnDNATPgaPVuE9VBv0J7HbU107V42W44eUhSjPrF4JKyHUokZxqXeTV+exAI9pCjGp/zKIwE9dO2+XSTX1vbc"
"b6pJUYT1UOCWWw2+rdmZJkVYD1Ef0Uoi39acySdFWA9RztLVjm9LPQ0cFAENc3unJjrVsWuY0mK297EYxbrbcs7vlUfCGib3"
"bQ/GNWffMijCGkZRDHr0w+KRsIbpnem6dnZbe9VOitTsW7e3I+e7Pgnv7tfHQxvl7O7KlvU4zu95fouUUNV21RSGFk2oHhdb"
"ZGbf+b4cXf8nRlnb8maASVlbc+UkSnSb0hKox4eFIjNHz7c/aHydkvC6T9Lydo3Je+u8ZSdf+xsu06O2ta2vPr70W1l2W9v6"
"UhSbPoG+kwYnSDVnTKGvqYvfv3JuDVLom2vvpOZpvh9fizHuX71jVp79vqDcG8rrJolLnecTxe8TgMLfBTDoJteOGUVntYJr"
"5PHOVsKnUaEuJw8oE9MWA5V5e2tA9wmQrw5xQB6RrernS33VkEB1PCmKW5f7P6zudeW7TwAA"
)
DATA = Path(tempfile.mkdtemp(prefix="nuclear_sqd_"))
for name, blob in (("usda.snt", _USDA_SNT_GZ), ("gxpf1.snt", _GXPF1_SNT_GZ)):
(DATA / name).write_bytes(gzip.decompress(base64.b64decode(blob)))
if not (DATA / name).is_file():
raise RuntimeError(f"{name} did not unpack to {DATA}")
模型空間と量子ビットレジスタ
.snt ファイルには、模型空間、単一粒子エネルギー、結合2体行列要素が保持されています。ここで使用される質量依存の相互作用については、2体ヘッダーの3番目と4番目のフィールドが、相互作用がフィットされた基準質量 と、その質量依存性の指数を指定します。両方のファイルとも指数 を持ち、USDAでは 、GXPF1では です。したがって、表にまとめられた行列要素は、計算対象の原子核に対して でスケールし直す必要があります [2]、[3]。単一粒子エネルギーはスケールし直されません。このステップを省略すると、相関エネルギーが数パーセント変化します。
以降に出てくるエネルギーは価エネルギーであり、不活性コアから測定されたものです。これらは実験的な分離エネルギーではありません。
@dataclass(frozen=True)
class Orbital:
idx: int
n: int
ell: int
j2: int
tz: int # j2 = 2j; tz = -1 proton, +1 neutron
@dataclass(frozen=True)
class SPState:
"""One m-scheme single-particle state, i.e. one qubit."""
orb: int
j2: int
mj2: int
tz: int
ell: int
spe: float # mj2 = 2 * m_j
@dataclass
class ModelSpace:
orbitals: list
spes: dict
tbmes: dict
core_z: int
core_n: int
mass_number: int
a_ref: int
mass_exponent: float
mass_factor: float
def read_snt(path, n_protons, n_neutrons):
"""Parse a .snt interaction file, applying its mass dependence for this nucleus.
The two-body header line is ``n_tbme method A_ref exponent``. When ``method`` is 1 the
tabulated matrix elements are rescaled by ``(A / A_ref) ** exponent``, where A is the mass
number of the whole nucleus -- the core plus the valence nucleons. A is derived from the
file's own core numbers rather than passed in, so it cannot silently disagree with the
valence counts the rest of the workflow uses. Single-particle energies are not rescaled.
"""
rows = [
ln.split("!")[0].split() for ln in Path(path).read_text().splitlines()
]
rows = iter([r for r in rows if r])
n_p_orb, n_n_orb, core_z, core_n = (int(x) for x in next(rows)[:4])
orbitals = [
Orbital(*(int(x) for x in next(rows)[:5]))
for _ in range(n_p_orb + n_n_orb)
]
spes = {}
for _ in range(int(next(rows)[0])): # "i i <i|H(1b)|i>"
field = next(rows)
spes[int(field[0])] = float(field[2])
n_tbme, method, a_ref, exponent = next(rows)[:4]
n_tbme, method, a_ref, exponent = (
int(n_tbme),
int(method),
int(a_ref),
float(exponent),
)
mass_number = core_z + core_n + n_protons + n_neutrons
factor = (mass_number / a_ref) ** exponent if method == 1 else 1.0
tbmes = {}
for _ in range(n_tbme): # "a b c d J value"
field = next(rows)
tbmes[tuple(int(x) for x in field[:5])] = float(field[5]) * factor
return ModelSpace(
orbitals,
spes,
tbmes,
core_z,
core_n,
mass_number,
a_ref,
exponent,
factor,
)
def m_scheme_states(ms):
"""The qubit register: protons then neutrons, orbitals in file order, m_j descending."""
return [
SPState(o.idx, o.j2, m2, o.tz, o.ell, ms.spes[o.idx])
for tz in (-1, +1)
for o in ms.orbitals
if o.tz == tz
for m2 in range(o.j2, -o.j2 - 1, -2)
]
Clebsch-Gordan再結合
式(2)は、半整数の角運動量に対するClebsch-Gordan係数を必要とします。すべての引数はその物理的な値の2倍として渡されるため、 は 5 として入力され、計算は厳密なままです。
Interaction.v_ms は相互作用行列要素の検索を処理します。.snt ファイルは各行列要素を1回だけ格納するため、検索にはどちらの側でも反対称化されたペア交換位相 が必要になる場合があり、braとketはどちらの順序で格納されているかも分かりません。
@lru_cache(maxsize=None)
def clebsch_gordan(j1_2, j2_2, J_2, m1_2, m2_2, M_2):
"""<j1 m1 j2 m2 | J M>. Every argument is twice its physical value."""
if m1_2 + m2_2 != M_2 or not abs(j1_2 - j2_2) <= J_2 <= j1_2 + j2_2:
return 0.0
if abs(m1_2) > j1_2 or abs(m2_2) > j2_2 or abs(M_2) > J_2:
return 0.0
if (j1_2 + j2_2 - J_2) % 2 or (j1_2 - m1_2) % 2 or (j2_2 - m2_2) % 2:
return 0.0
f, half = factorial, lambda x: x // 2
prefactor = sqrt(
(J_2 + 1)
* f(half(j1_2 + j2_2 - J_2))
* f(half(j1_2 - j2_2 + J_2))
* f(half(-j1_2 + j2_2 + J_2))
/ f(half(j1_2 + j2_2 + J_2) + 1)
* f(half(J_2 + M_2))
* f(half(J_2 - M_2))
* f(half(j1_2 - m1_2))
* f(half(j1_2 + m1_2))
* f(half(j2_2 - m2_2))
* f(half(j2_2 + m2_2))
)
total = 0.0
for k in range(half(j1_2 + j2_2 - J_2) + 1):
d = [
half(j1_2 + j2_2 - J_2) - k,
half(j1_2 - m1_2) - k,
half(j2_2 + m2_2) - k,
half(J_2 - j2_2 + m1_2) + k,
half(J_2 - j1_2 - m2_2) + k,
]
if all(x >= 0 for x in d):
total += (-1) ** k / (
f(k) * f(d[0]) * f(d[1]) * f(d[2]) * f(d[3]) * f(d[4])
)
return prefactor * total
class Interaction:
"""Antisymmetrized m-scheme two-body matrix elements <pq||rs>, per Eq. (2)."""
def __init__(self, model_space, sp):
self.ms, self.sp, self._cache = model_space, sp, {}
def _tbme(self, oa, ob, oc, od, J, j_ab_2, j_cd_2):
"""<oa ob; J|V|oc od; J>, allowing for how the file happens to order each pair."""
table = self.ms.tbmes
# |ba; J> = -(-1)^(j_a + j_b - J) |ab; J> for a normalized antisymmetrized pair;
# dropping the leading minus makes v_ms symmetric instead of antisymmetric, and
# the Hamiltonian then fails the rotational-invariance check in Step 1.
phase_ab = -1.0 if (j_ab_2 // 2 - J) % 2 == 0 else 1.0
phase_cd = -1.0 if (j_cd_2 // 2 - J) % 2 == 0 else 1.0
for keys, phase in (
(((oa, ob, oc, od), (oc, od, oa, ob)), 1.0),
(((ob, oa, oc, od), (oc, od, ob, oa)), phase_ab),
(((oa, ob, od, oc), (od, oc, oa, ob)), phase_cd),
(((ob, oa, od, oc), (od, oc, ob, oa)), phase_ab * phase_cd),
):
for key in keys:
value = table.get(key + (J,))
if value is not None:
return value * phase
return 0.0
def v_ms(self, p, q, r, s):
"""<pq||rs>, zero unless M_J and charge are conserved."""
cached = self._cache.get((p, q, r, s))
if cached is not None:
return cached
P, Q, R, S = (self.sp[i] for i in (p, q, r, s))
value = 0.0
if P.mj2 + Q.mj2 == R.mj2 + S.mj2 and P.tz + Q.tz == R.tz + S.tz:
M = P.mj2 + Q.mj2
# sqrt(1 + delta): undo the normalization of the tabulated pair states
c12 = sqrt(2.0) if (P.tz == Q.tz and P.orb == Q.orb) else 1.0
c34 = sqrt(2.0) if (R.tz == S.tz and R.orb == S.orb) else 1.0
for J2 in range(
max(abs(P.j2 - Q.j2), abs(R.j2 - S.j2)),
min(P.j2 + Q.j2, R.j2 + S.j2) + 1,
2,
):
cg_bra = clebsch_gordan(P.j2, Q.j2, J2, P.mj2, Q.mj2, M)
cg_ket = clebsch_gordan(R.j2, S.j2, J2, R.mj2, S.mj2, M)
if abs(cg_bra) < 1e-12 or abs(cg_ket) < 1e-12:
continue
value += (
c12
* c34
* cg_bra
* cg_ket
* self._tbme(
P.orb,
Q.orb,
R.orb,
S.orb,
J2 // 2,
P.j2 + Q.j2,
R.j2 + S.j2,
)
)
self._cache[(p, q, r, s)] = value
return value
行列要素と対称性のテスト
行列式は、占有された量子ビットインデックスのソート済みタプルです。占有状態が2つを超えて異なる2つの行列式は、行列要素がゼロになります。それ以外の場合、Slater-Condon則により、固定されたレジスタの順序において演算子の間にいくつの占有状態があるかを数えるフェルミオン符号を掛けた、相互作用に関する短い和が得られます。
symmetry_allowed は、4つの厳密な量子数すべてが帰着する整数のテストです。これは、サンプルをフィルタリングするためと、チェックできるほど小さい実行に対して厳密な基底を列挙するための両方に使われます。
def matrix_element(inter, det_a, det_b):
"""<A|H|B> for two determinants, each a sorted tuple of occupied qubit indices."""
set_a, set_b = set(det_a), set(det_b)
out_a, out_b = sorted(set_a - set_b), sorted(set_b - set_a)
if len(out_a) != len(out_b) or len(out_a) > 2:
return 0.0
if not out_a: # diagonal: one-body plus two-body
return sum(inter.sp[i].spe for i in det_a) + sum(
inter.v_ms(i, j, i, j)
for i, j in itertools.combinations(det_a, 2)
)
if len(out_a) == 1: # one state moves, p -> q
p, q = out_a[0], out_b[0]
crossings = sum(1 for k in set_a if min(p, q) < k < max(p, q))
return (-1.0) ** crossings * sum(
inter.v_ms(p, j, q, j) for j in det_a if j not in (p, q)
)
(p, r), (q, s) = out_a, out_b # two states move
crossings = sum(1 for k in set_a if p < k < r) + sum(
1 for k in set_b if q < k < s
)
return (-1.0) ** crossings * inter.v_ms(p, r, q, s)
def subspace_hamiltonian(inter, dets):
"""Dense real-symmetric H projected onto the span of `dets`."""
H = np.zeros((len(dets), len(dets)))
for a, det_a in enumerate(dets):
H[a, a] = matrix_element(inter, det_a, det_a)
for b in range(a + 1, len(dets)):
H[a, b] = H[b, a] = matrix_element(inter, det_a, dets[b])
return H
def ground_state(inter, dets):
"""Lowest eigenvalue and eigenvector of H over `dets`."""
values, vectors = np.linalg.eigh(subspace_hamiltonian(inter, dets))
return values[0], vectors[:, 0]
def symmetry_allowed(
sp, det, n_protons, n_neutrons, mj2_target=0, parity_target=0
):
"""The four exact shell-model quantum numbers, as integer tests on one determinant."""
n_p = sum(1 for i in det if sp[i].tz == -1)
return (
n_p == n_protons
and len(det) - n_p == n_neutrons
and sum(sp[i].mj2 for i in det) == mj2_target
and sum(sp[i].ell for i in det) % 2 == parity_target
)
def full_basis(sp, n_protons, n_neutrons, **targets):
"""Every symmetry-allowed determinant. Only tractable for small model spaces."""
protons = [i for i, s in enumerate(sp) if s.tz == -1]
neutrons = [i for i, s in enumerate(sp) if s.tz == +1]
return [
p + n
for p in itertools.combinations(protons, n_protons)
for n in itertools.combinations(neutrons, n_neutrons)
if symmetry_allowed(sp, p + n, n_protons, n_neutrons, **targets)
]
def count_basis(sp, n_protons, n_neutrons, mj2_target=0, parity_target=0):
"""How many determinants `full_basis` would return, without enumerating them.
A dynamic program over (occupied count, sum of 2*m_j, parity) per species. This stays
cheap when the basis itself is far too large to build, which is how the largest run below
can report the size of the space it is sampling from.
"""
def species(states, k):
table = {(0, 0, 0): 1}
for s in states:
for key, value in list(table.items()):
count, m_sum, parity = key
if count < k:
nxt = (count + 1, m_sum + s.mj2, (parity + s.ell) % 2)
table[nxt] = table.get(nxt, 0) + value
totals = {}
for (count, m_sum, parity), value in table.items():
if count == k:
totals[(m_sum, parity)] = (
totals.get((m_sum, parity), 0) + value
)
return totals
left = species([s for s in sp if s.tz == -1], n_protons)
right = species([s for s in sp if s.tz == +1], n_neutrons)
return sum(
a * b
for (mp, pp), a in left.items()
for (mn, pn), b in right.items()
if mp + mn == mj2_target and (pp + pn) % 2 == parity_target
)
参照行列式
アンザッツは単一の行列式の上に構築されるため、その行列式は利用可能な中で最良のものであるべきです。最も低い単一粒子エネルギーを埋めるという選択は、2体相互作用を無視することになります。これらの模型空間では、その選択は最低エネルギーの行列式より1~2 MeV高いエネルギーを与えます。
時間反転した ペアで構成される充填に限定すると、 が厳密に強制され、各種別につき 個の候補(最大でも数千個)しか残りません。したがって、完全な対角要素 ですべてを探索することで最良のものを見つけられます。同点の場合は、 のペアリング力が最も強い、最も強く整列したペアが選ばれます。このチュートリアルの中で完全な列挙と照合できるすべてのケースにおいて、この探索は大域的な最低対角要素の行列式を返し、これは厳密な基底状態の最大の単一成分でもあります。
def reference_determinant(sp, inter, n_protons, n_neutrons):
"""Lowest-diagonal determinant built from time-reversed (+m_j, -m_j) orbital pairs."""
if n_protons % 2 or n_neutrons % 2:
raise ValueError(
"an odd valence count has no time-reversed paired reference at M_J = 0"
)
def species_pairs(tz):
return [
(
q,
next(
p
for p, t in enumerate(sp)
if t.tz == tz and t.orb == s.orb and t.mj2 == -s.mj2
),
)
for q, s in enumerate(sp)
if s.tz == tz and s.mj2 > 0
]
best = None
for chosen_p in itertools.combinations(species_pairs(-1), n_protons // 2):
protons = tuple(q for pair in chosen_p for q in pair)
for chosen_n in itertools.combinations(
species_pairs(+1), n_neutrons // 2
):
det = tuple(
sorted(protons + tuple(q for pair in chosen_n for q in pair))
)
# break ties toward the most aligned pairs, where J = 0 pairing is strongest
score = (
matrix_element(inter, det, det),
-sum(abs(sp[q].mj2) for q in det),
)
if best is None or score < best[0]:
best = (score, det)
return best[1]
励起プールとその摂動論的ランキング
相関は、参照からの2粒子2ホール()励起によって運ばれます。回路を構築する前に、2つの選択則がプールを縮小します。励起は を保存しなければならないこと、そしてホールペアと粒子ペアは共通の全角運動量 に結合できなければならないこと(三角不等式)です。
残った励起は、選択配置間相互作用のEpstein-Nesbet 2次スコア [4] によってランク付けされます。
これは、各励起がどれだけの相関エネルギーを運ぶかを見積もります。同じ2つの数値が回路の角度も決定します。 とすると、1次振幅は です。付録では、厳密な2準位角度ではなく1次振幅がこのチュートリアルで使われる選択である理由を説明しています。
def excitation_pool(sp, occ):
"""2p2h quadruples (h1, h2, v1, v2): same-species pairs, then proton-neutron pairs."""
holes = {tz: [i for i in occ if sp[i].tz == tz] for tz in (-1, +1)}
virtuals = {
tz: [i for i, s in enumerate(sp) if s.tz == tz and i not in occ]
for tz in (-1, +1)
}
pool = [
(h1, h2, v1, v2)
for tz in (-1, +1)
for h1, h2 in itertools.combinations(holes[tz], 2)
for v1, v2 in itertools.combinations(virtuals[tz], 2)
]
pool += [
(h1, h2, v1, v2)
for h1 in holes[-1]
for h2 in holes[+1]
for v1 in virtuals[-1]
for v2 in virtuals[+1]
]
return pool
def conserves_symmetry(sp, op):
"""Keeps M_J, and the hole and particle pairs share a reachable total J."""
h1, h2, v1, v2 = op
if sp[v1].mj2 + sp[v2].mj2 != sp[h1].mj2 + sp[h2].mj2:
return False
return max(abs(sp[v1].j2 - sp[v2].j2), abs(sp[h1].j2 - sp[h2].j2)) <= min(
sp[v1].j2 + sp[v2].j2, sp[h1].j2 + sp[h2].j2
)
def en_denominator(inter, occ, holes, virtuals, floor=0.1):
"""Epstein-Nesbet gap: bare gap, spectator rearrangement, and the pair's own term."""
gap = sum(inter.sp[h].spe for h in holes) - sum(
inter.sp[v].spe for v in virtuals
)
for k in occ:
if k in holes:
continue
gap += sum(inter.v_ms(h, k, h, k) for h in holes)
gap -= sum(inter.v_ms(v, k, v, k) for v in virtuals)
gap += inter.v_ms(holes[0], holes[1], holes[0], holes[1])
gap -= inter.v_ms(virtuals[0], virtuals[1], virtuals[0], virtuals[1])
return gap if abs(gap) >= floor else (floor if gap >= 0 else -floor)
def rank_pool(inter, occ, pool):
"""Sort by descending PT2 score; return (operator, coupling, first-order amplitude)."""
ranked = []
for op in pool:
h1, h2, v1, v2 = op
coupling = inter.v_ms(v1, v2, h1, h2)
gap = en_denominator(inter, occ, (h1, h2), (v1, v2))
ranked.append((coupling**2 / abs(gap), op, coupling, coupling / gap))
ranked.sort(key=lambda row: (-row[0], row[1])) # deterministic on ties
return [
(op, coupling, amplitude) for _, op, coupling, amplitude in ranked
]
量子ビット励起ブロック
Jordan-Wigner写像の下では、粒子数を保存する 励起演算子は8個のパウリ文字列の和になり、それぞれが最も外側のインデックスの間に 演算子の文字列を持ちます。この 文字列はフェルミオンの反対称性を強制しますが、コストが高くなります。陽子-中性子励起は、レジスタの2つの半分の境界をまたぐため、その境界を横切るパリティ文字列を含みます。
文字列を除去すると、Yordanovら [5] の量子ビット励起演算子が得られます。この演算子によって準備される状態は異なる振幅を持ちますが、まったく同じ行列式のペアを結び付けるため、回路が到達できる行列式の集合は変わりません。Pooled SQDはこれらの行列式を古典的な対角化に使用します。ステップ2では、2つの構成のサポートを比較し、それらのハードウェアコストを測定します。
からパウリ形式を構築する際、 文字列をオプションにすることで、2つの構成の違いを単一のフラグだけにとどめられます。1つの生成子の8つの項すべてが可換であるため、単一の PauliEvolutionGate ステップは、トロッター近似ではなく厳密な指数となります。
def _ladder(num_qubits, q, dagger, parity):
"""Pauli form of a_q or a_q^dagger. `parity` toggles the Jordan-Wigner Z string."""
prefix = (
["Z"] * q + ["I"] * (num_qubits - q) if parity else ["I"] * num_qubits
)
x_part, y_part = list(prefix), list(prefix)
x_part[q], y_part[q] = "X", "Y"
return SparsePauliOp(
["".join(reversed(x_part)), "".join(reversed(y_part))],
coeffs=[0.5, 0.5 * (-1j if dagger else 1j)],
)
def excitation_generator(num_qubits, op, parity=False):
"""Hermitian H with exp(-i theta H) = exp(theta (T - T^dagger)) for T = a+ a+ a a."""
h1, h2, v1, v2 = op
T = SparsePauliOp("I" * num_qubits)
for q, dagger in ((v1, True), (v2, True), (h2, False), (h1, False)):
T = (T @ _ladder(num_qubits, q, dagger, parity)).simplify()
return (1j * (T - T.adjoint())).simplify()
def excitation_block(op, theta, parity=False):
"""(window, circuit) for one excitation.
A qubit excitation touches only its four qubits. A fermionic excitation also carries Z
operators on every qubit between the outermost indices, so its window is the whole span --
which is exactly where its extra cost comes from.
"""
window = list(range(min(op), max(op) + 1)) if parity else sorted(op)
local = tuple(window.index(i) for i in op)
generator = excitation_generator(len(window), local, parity=parity)
return window, PauliEvolutionGate(generator, time=theta).definition
def excitation_ansatz(
num_qubits, occ, operators, amplitudes, measure=True, parity=False
):
"""X gates for the reference determinant, then one evolution block per excitation."""
qc = QuantumCircuit(num_qubits)
for q in occ:
qc.x(q)
for op, theta in zip(operators, amplitudes):
if abs(theta) < 1e-12:
continue
window, block = excitation_block(op, theta, parity=parity)
qc.compose(block, qubits=window, inplace=True)
if measure:
qc.measure_all()
return qc
深さ予算と回路アンサンブル
ランク付けされたすべての励起を含む単一の深い回路は、ハードウェアのコヒーレンス時間を超えてしまう可能性があります。プールを浅い回路のアンサンブルに分散させ、それらのショットを1つの行列式集合にプールすることで、ステップ2は詰め込み問題になります。各励起には測定されたコストがあり、各回路には予算があり、問題はランク付けされたプールのどれだけが収まるかということです。
この予算は、生のゲート数ではなく2量子ビット深さ(クリティカルパス上の2量子ビットゲートの層数)で測られます。深さが回路の所要時間、ひいてはデバイスのコヒーレンスをどれだけ消費するかを決めるからです。総数もあわせて報告されます。これは累積ゲートエラーのより良い代理指標だからです。この2つは異なる問いに答えるものであり、どちらも他方の代わりにはなりません。
どちらの量もアリティによって抽出されます。すなわち、バックエンドがそのエンタングリングゲートを何と呼んでいるかにかかわらず、ちょうど2つの量子ビットに作用する命令です。代わりにゲート名で照合すると、馴染みのない基底ゲート集合に対してゼロを返してしまう可能性があり、その結果、計算された予算を超えないままプール全体を誤って1つの回路に詰め込んでしまうことになります。
ランク順に、その時点で最も空いている回路を埋めていくことで、すべての回路を予算に近く保ちます。コストは実際のバックエンドターゲット上で、一度に1つの励起ずつ測定されます。なぜなら、抽象的な回路から読み取ったコストは、トランスパイラが生成するコストではないからです。
DIRECTIVES = ("barrier", "delay")
def is_two_qubit(instruction):
"""True for an operation on exactly two qubits, excluding directives.
Selecting by arity rather than by gate name keeps this correct on any backend, whatever its
two-qubit basis gate happens to be called -- cz on today's Heron devices, ecr on Eagle, or
something newer tomorrow. A gate-name allow-list silently returns zero on anything it has
not heard of, which would collapse the whole pool into one circuit and pass every budget
check. Barriers are excluded because a barrier spanning two qubits is not a gate.
"""
return (
len(instruction.qubits) == 2
and instruction.operation.name not in DIRECTIVES
)
def two_qubit_count(qc):
"""How many two-qubit gates the circuit contains: the accumulated-gate-error proxy."""
return sum(1 for instruction in qc.data if is_two_qubit(instruction))
def two_qubit_depth(qc):
"""Layers of two-qubit gates on the critical path: the duration and decoherence proxy.
This is what the budget is measured in. Two gates on disjoint qubit pairs run in the same
layer, so depth tracks how long the circuit takes -- and therefore how much coherence it
spends -- while the count above tracks how much gate error it accumulates. Both are
reported; only depth is budgeted.
"""
return qc.depth(filter_function=is_two_qubit)
def excitation_costs(num_qubits, ranked, pm, parity=False):
"""Transpiled two-qubit depth of each excitation on its own."""
return [
two_qubit_depth(
pm.run(
excitation_ansatz(
num_qubits, (), [op], [amp], measure=False, parity=parity
)
)
)
for op, _, amp in ranked
]
def pack_ensemble(
num_qubits, occ, ranked, costs, budget, n_circuits, parity=False
):
"""Fill n_circuits in rank order, always adding to whichever is currently emptiest."""
bins, loads = [[] for _ in range(n_circuits)], [0] * n_circuits
for (op, _, amplitude), cost in zip(ranked, costs):
emptiest = min(range(n_circuits), key=lambda b: loads[b])
if loads[emptiest] + cost > budget:
break # every circuit is full
bins[emptiest].append((op, amplitude))
loads[emptiest] += cost
circuits = [
excitation_ansatz(
num_qubits,
occ,
[o for o, _ in b],
[a for _, a in b],
parity=parity,
)
for b in bins
]
return circuits, bins
def pack_to_budget(
num_qubits, occ, ranked, costs, budget, n_circuits, pm, attempts=6
):
"""Pack, transpile, and shrink the target until the assembled circuits really fit.
Costs are measured one excitation at a time, but excitations that share qubits neither add
nor parallelize cleanly once the transpiler routes them together, so the assembled depth is
not the sum of its measured parts. This loop closes that gap against the real transpiler,
and it runs entirely before any job is submitted -- a budget failure must never cost shots.
"""
target = budget
for attempt in range(attempts):
circuits, bins = pack_ensemble(
num_qubits, occ, ranked, costs, target, n_circuits, parity=False
)
isa = pm.run(circuits)
worst = max(two_qubit_depth(c) for c in isa)
if worst <= budget:
return circuits, bins, isa
target = max(min(costs), int(target * budget / worst * 0.95))
raise RuntimeError(
f"could not fit {n_circuits} circuits inside a two-qubit depth of {budget} in "
f"{attempts} attempts; raise N_CIRCUITS or DEPTH_BUDGET and re-run this cell. "
"No QPU time was spent."
)
後処理: 修復、再結合、対角化
3つのヘルパー関数がステップ4の作業を行います。
half_configurations は、サンプリングされた各行を陽子側と中性子側に分割し、正しい核子数を持つ各半分を保持します。有効な陽子側を持つ行は、その中性子側の核子数が誤っていても、その半分を寄与させます。各半分は、それが出現した行の合計サンプリング重みを持ち、これが部分空間を切り詰める必要がある場合にランク付けに使われます。
grow_subspace は、目標の とパリティのセクターに入るすべての積に半分を再結合し、与えられた部分空間を再構築するのではなく追加していきます。これにより、連続する部分空間が入れ子になった状態を保ち、エネルギー列が単に上限の周りで変動するのではなく、単調非増加になります。
recovery_loop は、pooled SQD論文 [1] の自己無撞着な配置回復です。すなわち、現在の占有数の推定値に対してレジスタの2つの半分の核子数を修復し、再結合し、対角化し、次の占有数の推定値を固有ベクトルから取得します。
誤った結果を避けるため、ビット順序の規約を注意深く確認してください。qiskit-addon-sqd はビット列行列の列0を最上位の量子ビットインデックスとして書き込むため、行を反転させると量子ビットでインデックス付けされた占有状態が得られます。その「右」半分は下位の量子ビットインデックスであり、これは陽子ブロックです。対応して、recover_configurations は num_elec_a を陽子数として受け取り、平均占有数は量子ビットインデックスによる (protons, neutrons) の順序を取ります。このアドオンは、ビット がビット とペアになると仮定しています。このレジスタでは、陽子量子ビット と中性子量子ビット は同じ 状態であるため、この仮定は偶然ではなく、ここでは物理的に意味があります。
def half_configurations(
bitstring_matrix, probabilities, sp, n_protons, n_neutrons
):
"""Split each row into proton and neutron halves, keeping each half on its own weight.
Column 0 of the addon's matrix is the highest qubit index, so reversing a row gives
occupation indexed by qubit.
"""
protons, neutrons = {}, {}
for row, weight in zip(
bitstring_matrix, np.asarray(probabilities, dtype=float)
):
occupied = np.flatnonzero(row[::-1])
p = tuple(int(i) for i in occupied if sp[i].tz == -1)
n = tuple(int(i) for i in occupied if sp[i].tz == +1)
if len(p) == n_protons:
protons[p] = protons.get(p, 0.0) + weight
if len(n) == n_neutrons:
neutrons[n] = neutrons.get(n, 0.0) + weight
return protons, neutrons
def product_subspace(sp, protons, neutrons, n_protons, n_neutrons, **targets):
"""Every (proton half) x (neutron half) product that lands in the target sector."""
return sorted(
d
for d in (
tuple(sorted(tuple(p) + tuple(n)))
for p in protons
for n in neutrons
)
if symmetry_allowed(sp, d, n_protons, n_neutrons, **targets)
)
def grow_subspace(
sp,
kept_protons,
kept_neutrons,
offered_protons,
offered_neutrons,
n_protons,
n_neutrons,
max_dimension=None,
**targets,
):
"""Add as many offered halves as the dimension cap allows, never dropping a kept one."""
kept_p, kept_n = list(kept_protons), list(kept_neutrons)
new_p = [c for c in offered_protons if c not in set(kept_p)]
new_n = [c for c in offered_neutrons if c not in set(kept_n)]
if max_dimension is None:
kept_p, kept_n = kept_p + new_p, kept_n + new_n
return (
product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
),
kept_p,
kept_n,
)
basis = product_subspace(
sp, kept_p, kept_n, n_protons, n_neutrons, **targets
)
step = max(1, (len(new_p) + len(new_n)) // 24)
taken_p = taken_n = 0
while taken_p < len(new_p) or taken_n < len(new_n):
try_p, try_n = (
min(taken_p + step, len(new_p)),
min(taken_n + step, len(new_n)),
)
candidate = product_subspace(
sp,
kept_p + new_p[:try_p],
kept_n + new_n[:try_n],
n_protons,
n_neutrons,
**targets,
)
if len(candidate) > max_dimension:
if step == 1:
break
step = max(1, step // 2)
continue
basis, taken_p, taken_n = candidate, try_p, try_n
return basis, kept_p + new_p[:taken_p], kept_n + new_n[:taken_n]
def occupancies(sp, dets, vector):
"""Average occupancy of each qubit in a subspace eigenvector, as (protons, neutrons)."""
half = len(sp) // 2
occ = np.zeros(len(sp))
for weight, det in zip(np.abs(vector) ** 2, dets):
for q in det:
occ[q] += weight
return occ[:half], occ[half:]
def sample_occupancies(sp, bitstring_matrix, probabilities):
"""The same quantity estimated directly from sampled bitstrings."""
half = len(sp) // 2
weights = np.asarray(probabilities, dtype=float)
occ = (weights[:, None] * bitstring_matrix[:, ::-1]).sum(
axis=0
) / weights.sum()
return occ[:half], occ[half:]
def recovery_loop(
inter,
sp,
bitstring_matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
energy_tol=1e-4,
max_dimension=None,
seed=None,
**targets,
):
"""Self-consistent configuration recovery, diagonalizing in the product subspace.
`num_elec_a` is the proton number and `num_elec_b` the neutron number, matching the
addon's right/left bipartition of the bitstring matrix.
"""
half = len(sp) // 2
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
survivors, survivor_probs = postselect_by_hamming_right_and_left(
bitstring_matrix,
np.asarray(probabilities, dtype=float).copy(),
hamming_right=n_protons,
hamming_left=n_neutrons,
)
if len(survivors):
guess = sample_occupancies(sp, survivors, survivor_probs)
else: # nothing survived: start from the reference itself
guess = (
np.array([1.0 if q in p_ref else 0.0 for q in range(half)]),
np.array(
[1.0 if q + half in n_ref else 0.0 for q in range(half)]
),
)
weights_p, weights_n = {p_ref: np.inf}, {n_ref: np.inf}
kept_p, kept_n = [p_ref], [n_ref]
history, best = [], None
for iteration in range(max_iterations):
# keep the occupancy estimate strictly inside (0, 1): the heuristic divides by it
clipped = tuple(np.clip(a, 1e-4, 1.0 - 1e-4) for a in guess)
recovered, recovered_probs = recover_configurations(
bitstring_matrix,
probabilities,
clipped,
n_protons,
n_neutrons,
rand_seed=None if seed is None else seed + iteration,
)
new_p, new_n = half_configurations(
recovered, recovered_probs, sp, n_protons, n_neutrons
)
for config, weight in new_p.items():
weights_p[config] = weights_p.get(config, 0.0) + weight
for config, weight in new_n.items():
weights_n[config] = weights_n.get(config, 0.0) + weight
def order(w):
return sorted(w, key=lambda c: (-w[c], c))
basis, kept_p, kept_n = grow_subspace(
sp,
kept_p,
kept_n,
order(weights_p),
order(weights_n),
n_protons,
n_neutrons,
max_dimension=max_dimension,
**targets,
)
energy, vector = ground_state(inter, basis)
history.append(
dict(
iteration=iteration + 1,
energy=energy,
dimension=len(basis),
protons=len(kept_p),
neutrons=len(kept_n),
recovered=len(recovered),
survivors=len(survivors),
)
)
print(
f" iteration {iteration + 1}: {len(kept_p)} proton x {len(kept_n)} neutron "
f"halves -> dimension {len(basis)}, E = {energy:.6f} MeV"
)
if best is None or energy < best[0]:
best = (energy, basis, vector)
guess = occupancies(
sp, basis, vector
) # the self-consistent update
if (
len(history) > 1
and abs(history[-2]["energy"] - energy) < energy_tol
):
break
return dict(
energy=best[0], basis=best[1], vector=best[2], history=history
)
バックエンド、予算、実行パラメータ
以降のすべての実行は、同じバックエンド、同じパスマネージャー、同じ深さ予算を使用するため、3つを直接比較できます。予算はそれらを結び付けています。すべてのアンサンブル内のすべての回路はこの予算に収まる必要があり、予算がそもそもプールのどれだけをサンプリングできるかを決定します。
ここでの値は、Heronターゲットに対するトランスパイル後のコストを測定して選ばれました。2量子ビット深さ300、回路数16の場合、24量子ビットと40量子ビットのどちらのアンサンブルも、数百マイクロ秒のコヒーレンス時間に対して、1回路あたり100マイクロ秒を十分に下回ります。予算を増やすとプールのより多くの部分が含まれますが、回路の所要時間は長くなります。使用するバックエンドについて、このトレードオフを測定してください。
# This example assumes you have saved your IBM Quantum Platform account locally.
service = QiskitRuntimeService()
backend = service.least_busy(
operational=True, simulator=False, min_num_qubits=40
)
pass_manager = generate_preset_pass_manager(
optimization_level=3, backend=backend, seed_transpiler=42
)
costing_manager = generate_preset_pass_manager(
optimization_level=1, backend=backend, seed_transpiler=42
)
DEPTH_BUDGET = 300 # two-qubit depth per circuit
N_CIRCUITS = 16 # circuits per ensemble
SHOTS = 10_000 # shots per circuit
MAX_DIMENSION = 4_000 # largest subspace the dense solver here will build
JOB_TAGS = ["TUT_SBQDNH"] # initials of the title's content words
# derive the two-qubit basis gate from the target by arity, not from a hard-coded name
two_qubit_basis = sorted(
name
for name in backend.target.operation_names
if backend.target.operation_from_name(name).num_qubits == 2
)
if not two_qubit_basis:
raise RuntimeError(
f"{backend.name} exposes no two-qubit gate; pick another backend"
)
print(
f"{backend.name}: {backend.num_qubits} qubits, two-qubit basis gate {two_qubit_basis[0]}"
)
print(
f"two-qubit depth budget {DEPTH_BUDGET}, {N_CIRCUITS} circuits x {SHOTS:,} shots per run"
)
print(
f"three runs: {3 * N_CIRCUITS} circuits, {3 * N_CIRCUITS * SHOTS:,} shots in total"
)
ibm_phoenix: 120 qubits, two-qubit basis gate cz
two-qubit depth budget 300, 16 circuits x 10,000 shots per run
three runs: 48 circuits, 480,000 shots in total
小規模ハードウェアの例
このセクションでは、大規模実行と同じバックエンドと同じゲート予算を使用して、QPU上で4段階のワークフローに従います。より小さな問題は、結果を確認するための厳密な参照値を提供します。
小規模の問題は です。 コアの上の 殻にある2個の価陽子と2個の価中性子で、USDA相互作用 [2] を使います。種別ごとに3つの軌道があり、24量子ビットとなります。完全な対称性で許容される基底は640個の行列式であり、エネルギーの推定値を厳密な答えと比較できるほど十分小さいです。
ステップ1: 古典的な入力を量子問題にマッピングする
相互作用を読み込み、レジスタを構築し、参照行列式を構築します。以下の表は、相互作用ファイルから直接読み取られた、背景からのレジスタ情報を示しています。
N_PROTONS, N_NEUTRONS = 2, 2
ms_sd = read_snt(DATA / "usda.snt", N_PROTONS, N_NEUTRONS)
sp_sd = m_scheme_states(ms_sd)
inter_sd = Interaction(ms_sd, sp_sd)
occ_sd = reference_determinant(sp_sd, inter_sd, N_PROTONS, N_NEUTRONS)
# post-selection splits the register in half, so the two species must contribute equally
n_proton_states = sum(1 for s in sp_sd if s.tz == -1)
if n_proton_states != len(sp_sd) - n_proton_states:
raise ValueError(
"this workflow needs equal proton and neutron state counts"
)
SHELL_LABEL = {0: "s", 1: "p", 2: "d", 3: "f", 4: "g"}
print(
f"core Z={ms_sd.core_z} N={ms_sd.core_n} plus {N_PROTONS}p + {N_NEUTRONS}n valence "
f"-> A={ms_sd.mass_number} on {len(sp_sd)} qubits"
)
print(
f"interaction: {len(ms_sd.tbmes)} J-coupled matrix elements, fitted at "
f"A_ref={ms_sd.a_ref}, rescaled by (A/A_ref)^{ms_sd.mass_exponent:g} = "
f"{ms_sd.mass_factor:.6f}\n"
)
print(
f"{'orbital':>9} {'SPE (MeV)':>10} {'proton qubits':>14} {'neutron qubits':>15}"
)
for o in (o for o in ms_sd.orbitals if o.tz == -1):
twin = next(
t
for t in ms_sd.orbitals
if t.tz == +1 and (t.n, t.ell, t.j2) == (o.n, o.ell, o.j2)
)
qp = [q for q, s in enumerate(sp_sd) if s.orb == o.idx]
qn = [q for q, s in enumerate(sp_sd) if s.orb == twin.idx]
print(
f"{f'{o.n}{SHELL_LABEL[o.ell]}{o.j2}/2':>9} {ms_sd.spes[o.idx]:>10.4f} "
f"{f'{qp[0]}-{qp[-1]}':>14} {f'{qn[0]}-{qn[-1]}':>15}"
)
print(f"\nreference determinant occupies qubits {occ_sd}")
print(
f" M_J = {sum(sp_sd[i].mj2 for i in occ_sd) / 2:g}, "
f"parity = {(-1) ** (sum(sp_sd[i].ell for i in occ_sd) % 2):+d}, "
f"energy = {matrix_element(inter_sd, occ_sd, occ_sd):.6f} MeV"
)
core Z=8 N=8 plus 2p + 2n valence -> A=20 on 24 qubits
interaction: 158 J-coupled matrix elements, fitted at A_ref=18, rescaled by (A/A_ref)^-0.3 = 0.968886
orbital SPE (MeV) proton qubits neutron qubits
0d3/2 2.1117 0-3 12-15
0d5/2 -3.9257 4-9 16-21
1s1/2 -3.2079 10-11 22-23
reference determinant occupies qubits (4, 9, 16, 21)
M_J = 0, parity = +1, energy = -29.765549 MeV
続ける前に、ハミルトニアンに対して2つのチェックを実行します。どちらもコストが低く、単一のエネルギー計算では検出できない可能性のある再結合エラーを明らかにすることができます。
回転不変なハミルトニアンは、その固有状態を 多重項に整理するため、 セクターのすべての固有値は、 のスペクトルにも同じエネルギーで現れなければなりません。基底状態と を持つ最低状態との間のギャップは 励起エネルギーであり、これは測定されています。 に対しては MeVです [6]。経験的な 殻相互作用は、数百keV以内で一致することが期待されます。
basis_exact_sd = full_basis(sp_sd, N_PROTONS, N_NEUTRONS)
if len(basis_exact_sd) != count_basis(sp_sd, N_PROTONS, N_NEUTRONS):
raise AssertionError("the basis counter disagrees with the enumeration")
E_REF_SD = matrix_element(inter_sd, occ_sd, occ_sd)
E_EXACT_SD, _ = ground_state(inter_sd, basis_exact_sd)
# the M_J = 2 sector: its spectrum must be contained in the M_J = 0 spectrum
basis_mj2 = full_basis(sp_sd, N_PROTONS, N_NEUTRONS, mj2_target=4)
spectrum_0 = np.linalg.eigvalsh(
subspace_hamiltonian(inter_sd, basis_exact_sd)
)
spectrum_2 = np.linalg.eigvalsh(subspace_hamiltonian(inter_sd, basis_mj2))
contained = sum(
1 for e in spectrum_2 if np.min(np.abs(spectrum_0 - e)) < 1e-7
)
if contained != len(spectrum_2):
raise AssertionError(
f"rotational invariance broken: only {contained}/{len(spectrum_2)} "
"M_J=2 eigenvalues appear in the M_J=0 spectrum"
)
print(
f"rotational invariance: all {contained} M_J=2 eigenvalues found in the M_J=0 spectrum"
)
print(
f"E(2+) - E(0+) = {spectrum_2[0] - E_EXACT_SD:.3f} MeV (experiment: 1.634 MeV)\n"
)
print(f"reference determinant {E_REF_SD:11.6f} MeV")
print(
f"exact diagonalization {E_EXACT_SD:11.6f} MeV (dimension {len(basis_exact_sd)})"
)
print(f"correlation energy to find {E_EXACT_SD - E_REF_SD:11.6f} MeV")
rotational invariance: all 497 M_J=2 eigenvalues found in the M_J=0 spectrum
E(2+) - E(0+) = 1.747 MeV (experiment: 1.634 MeV)
reference determinant -29.765549 MeV
exact diagonalization -40.472331 MeV (dimension 640)
correlation energy to find -10.706782 MeV
次に、演算子プールを構築します。2つの選択則を適用すると重要な結果が得られます。この参照状態では、この模型空間において、許容される単一励起はまったく存在しません。
その理由は具体的でチェック可能です。 励起が を保存するのは、粒子状態がホールと同じ を持つ場合のみです。参照状態は、最低軌道( の )における が最大の2つの状態を占有しており、 殻の他のどの軌道も に到達しません。なぜなら は まで、 は までしかないからです。したがって、単一励起は1つも生き残らず、相関はすべて 励起によって運ばれます。これは参照状態と殻の性質であり、一般法則ではありません。以下のセルは、それを仮定するのではなく数え上げます。
raw_pool_sd = excitation_pool(sp_sd, occ_sd)
pool_sd = [op for op in raw_pool_sd if conserves_symmetry(sp_sd, op)]
ranked_sd = rank_pool(inter_sd, occ_sd, pool_sd)
singles_sd = [
(h, v)
for h in occ_sd
for v in range(len(sp_sd))
if v not in occ_sd and sp_sd[h].tz == sp_sd[v].tz
]
singles_mj_sd = [
(h, v) for h, v in singles_sd if sp_sd[h].mj2 == sp_sd[v].mj2
]
print(
f"1p1h: {len(singles_sd):4d} raw -> {len(singles_mj_sd):3d} conserve M_J"
)
print(
f"2p2h: {len(raw_pool_sd):4d} raw -> {len(pool_sd):3d} conserve M_J and couple to a common J\n"
)
print(
f"{'rank':>4} {'holes':>9} {'particles':>11} {'<ref|H|a> (MeV)':>16} {'amplitude':>10}"
)
for r, (op, coupling, amplitude) in enumerate(ranked_sd[:8], start=1):
print(
f"{r:>4} {f'{op[0]},{op[1]}':>9} {f'{op[2]},{op[3]}':>11} "
f"{coupling:>16.4f} {amplitude:>10.4f}"
)
# what is the best this ansatz could possibly do? Apply every excitation once and recombine.
reachable = {occ_sd}
for op, _, _ in ranked_sd:
h1, h2, v1, v2 = op
reachable |= {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reachable
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
ceiling = product_subspace(
sp_sd,
{tuple(i for i in d if sp_sd[i].tz == -1) for d in reachable},
{tuple(i for i in d if sp_sd[i].tz == +1) for d in reachable},
N_PROTONS,
N_NEUTRONS,
)
print(
f"\nthe pool reaches {len(reachable)} determinants, whose product subspace spans "
f"{len(ceiling)} of {len(basis_exact_sd)}"
)
1p1h: 40 raw -> 0 conserve M_J
2p2h: 490 raw -> 78 conserve M_J and couple to a common J
rank holes particles <ref|H|a> (MeV) amplitude
1 4,9 0,3 -1.8714 0.1375
2 16,21 12,15 -1.8714 0.1375
3 4,21 3,12 1.6775 -0.1029
4 9,16 0,15 1.6775 -0.1029
5 4,9 10,11 -0.8728 0.1168
6 16,21 22,23 -0.8728 0.1168
7 4,21 3,17 1.0622 -0.0882
8 4,21 8,12 -1.0622 0.0882
the pool reaches 412 determinants, whose product subspace spans 640 of 640
ステップ2: 量子ハードウェア実行のために問題を最適化する
トランスパイルは、Jordan-Wignerの 文字列のハードウェアコストと、量子ビット励起を使うことによる節約を明らかにします。最初のセルは、両方の構成を実際のバックエンドターゲットに対して測定し、セットアップで紹介した、 文字列を除去すると振幅は変わるが回路が到達できる行列式の集合は変わらないという主張を確認します。
この置き換えの2つの帰結を比較します。量子ビット励起は、そのインデックス間の距離にかかわらず同じコストがかかります。そのため、レジスタの2つの半分の境界をまたぎ、プールの大部分を占める陽子-中性子励起は、もはやこの追加コストを持ちません。その結果、プール全体が予算内に収まり、結果の限界は回路の深さではなくサンプリングになることを意味します。
# 1. do the two constructions reach the same determinants?
# Apply one block to the reference on the window it spans and read off which basis states
# acquire amplitude. Column 0 of the unitary is the image of |0...0>, and the X gates that
# place the reference are part of the circuit, so that column is exactly what is wanted.
# A fermionic block's window is its whole span, and building a unitary on it costs 4^n, so
# probe the narrowest excitations in the pool rather than the highest-ranked ones.
PROBE_SPAN = 12
narrow = sorted(ranked_sd, key=lambda row: max(row[0]) - min(row[0]))
probes = [op for op, _, _ in narrow if max(op) - min(op) + 1 <= PROBE_SPAN][
:3
]
if len(probes) < 2:
raise RuntimeError(
f"no excitation spans {PROBE_SPAN} qubits or fewer; raise PROBE_SPAN"
)
print(
f"{'excitation':>16} {'span':>5} {'reachable determinants':>22} {'same as fermionic?':>19}"
)
for probe_op in probes:
probe_window = list(range(min(probe_op), max(probe_op) + 1))
probe_local = tuple(probe_window.index(i) for i in probe_op)
probe_occ = tuple(
probe_window.index(i) for i in occ_sd if i in probe_window
)
supports = {}
for parity in (True, False):
unitary = Operator(
excitation_ansatz(
len(probe_window),
probe_occ,
[probe_local],
[0.7],
measure=False,
parity=parity,
)
).data
supports[parity] = frozenset(
np.flatnonzero(np.abs(unitary[:, 0]) > 1e-10).tolist()
)
if len(supports[True]) < 2:
raise AssertionError(
f"{probe_op}: the block did not move any amplitude, so this "
"comparison would be vacuous"
)
if supports[True] != supports[False]:
raise AssertionError(
f"{probe_op}: the two constructions reach different determinants"
)
print(
f"{str(probe_op):>16} {len(probe_window):>5} {len(supports[True]):>22} {'yes':>19}"
)
print(
"\n-> identical support; the amplitudes differ, and pooled SQD only consumes the support\n"
)
# 2. what does each one cost on this backend?
cost_qeb = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=False
)
cost_jw = excitation_costs(
len(sp_sd), ranked_sd, costing_manager, parity=True
)
def species(op):
return "same" if len({sp_sd[i].tz for i in op}) == 1 else "pn"
print(
f"{'excitation':>10} {'count':>5} {'QEB 2q depth':>14} {'fermionic 2q depth':>19}"
)
for group in ("same", "pn"):
q = [
c
for (op, _, _), c in zip(ranked_sd, cost_qeb)
if species(op) == group
]
j = [
c for (op, _, _), c in zip(ranked_sd, cost_jw) if species(op) == group
]
print(
f"{group:>10} {len(q):>5} {f'{min(q)}-{max(q)}':>14} {f'{min(j)}-{max(j)}':>19}"
)
print(
f"{'pool total':>10} {len(ranked_sd):>5} {sum(cost_qeb):>14} {sum(cost_jw):>19}"
)
print(
f"\nfermionic / qubit-excitation cost ratio: {sum(cost_jw) / sum(cost_qeb):.2f}x"
)
print(
f"\nensemble capacity: {N_CIRCUITS} circuits at two-qubit depth {DEPTH_BUDGET}"
)
excitation span reachable determinants same as fermionic?
(4, 9, 5, 8) 6 2 yes
(16, 21, 17, 20) 6 2 yes
(4, 9, 6, 7) 6 2 yes
-> identical support; the amplitudes differ, and pooled SQD only consumes the support
excitation count QEB 2q depth fermionic 2q depth
same 26 40-48 48-144
pn 52 48-48 48-256
pool total 78 3728 9112
fermionic / qubit-excitation cost ratio: 2.44x
ensemble capacity: 16 circuits at two-qubit depth 300
circuits_sd, bins_sd, isa_sd = pack_to_budget(
len(sp_sd),
occ_sd,
ranked_sd,
cost_qeb,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
PACKED_SD = sum(len(b) for b in bins_sd)
worst_sd = max(two_qubit_depth(c) for c in isa_sd)
worst_count_sd = max(two_qubit_count(c) for c in isa_sd)
print(
f"packed {PACKED_SD} of {len(ranked_sd)} excitations into {N_CIRCUITS} circuits"
)
print(f" excitations per circuit {[len(b) for b in bins_sd]}")
print(f" two-qubit depth {[two_qubit_depth(c) for c in isa_sd]}")
print(f" two-qubit gates {[two_qubit_count(c) for c in isa_sd]}")
print(
f"\nworst circuit: two-qubit depth {worst_sd} of a {DEPTH_BUDGET} budget, "
f"{worst_count_sd} two-qubit gates"
)
packed 78 of 78 excitations into 16 circuits
excitations per circuit [5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, 4]
two-qubit depth [228, 182, 177, 220, 214, 220, 226, 224, 222, 222, 181, 179, 136, 179, 171, 181]
two-qubit gates [234, 231, 227, 228, 225, 225, 233, 229, 233, 226, 230, 223, 232, 226, 176, 185]
worst circuit: two-qubit depth 228 of a 300 budget, 234 two-qubit gates
ステップ3: Qiskitプリミティブを使って実行する
問題ごとに1つのジョブを、アンサンブル全体を1つの回路のリストとして提出します。ハードウェアノイズの影響を減らすために、ゲートおよび測定のツイリングと動的デカップリングが有効になっています。その効果は回路とバックエンドに依存します。
各ジョブのIDが出力されます。追加のQPU時間を使わずに完了したジョブとその結果を取得するには service.job("JOB_ID") を使用してください。
def sample(isa_circuits, shots, tags):
"""Submit one Sampler job; return the per-circuit bit arrays and the measured QPU seconds."""
sampler = SamplerV2(mode=backend)
sampler.options.environment.job_tags = tags
sampler.options.twirling.enable_gates = True
sampler.options.twirling.enable_measure = True
sampler.options.dynamical_decoupling.enable = True
sampler.options.dynamical_decoupling.sequence_type = "XY4"
job = sampler.run(isa_circuits, shots=shots)
print(
f"job {job.job_id()}: {len(isa_circuits)} circuits x {shots:,} shots "
f"on {backend.name}"
)
return [pub.data.meas for pub in job.result()]
def pool_samples(bit_arrays, sp):
"""Merge the ensemble's bit arrays into one bitstring matrix and probability vector."""
matrices, weights, total = [], [], 0
for bit_array in bit_arrays:
matrix, probabilities = bit_array_to_arrays(bit_array)
matrices.append(matrix)
weights.append(probabilities * bit_array.num_shots)
total += bit_array.num_shots
counts = np.concatenate(weights)
matrix = np.vstack(matrices)
# the same bitstring can appear in more than one circuit; merge duplicate rows
unique, inverse = np.unique(matrix, axis=0, return_inverse=True)
merged = np.zeros(len(unique))
np.add.at(merged, inverse.ravel(), counts)
return unique, merged / merged.sum(), total
bit_arrays_sd = sample(isa_sd, SHOTS, JOB_TAGS + ["20Ne"])
matrix_sd, probs_sd, shots_sd = pool_samples(bit_arrays_sd, sp_sd)
survivors_sd, _ = postselect_by_hamming_right_and_left(
matrix_sd,
probs_sd.copy(),
hamming_right=N_PROTONS,
hamming_left=N_NEUTRONS,
)
shot_survival_sd = float(
probs_sd[
(matrix_sd[:, len(sp_sd) // 2 :].sum(axis=1) == N_PROTONS)
& (matrix_sd[:, : len(sp_sd) // 2].sum(axis=1) == N_NEUTRONS)
].sum()
)
reference_bits = "".join(
"1" if q in occ_sd else "0" for q in range(len(sp_sd))
)[::-1]
print(f"\n{shots_sd:,} shots -> {len(matrix_sd):,} distinct bitstrings")
print(
f" {shot_survival_sd:6.1%} of shots carry the right proton and neutron numbers"
)
print(f" {len(survivors_sd):,} distinct bitstrings do")
order = np.argsort(-probs_sd)
half = len(sp_sd) // 2
print(f"\n{'neutrons':>{half}} | {'protons':<{half}} share")
for i in order[:4]:
bits = "".join("1" if b else "0" for b in matrix_sd[i])
tag = " <- reference determinant" if bits == reference_bits else ""
print(f"{bits[:half]} | {bits[half:]} {probs_sd[i]:6.2%}{tag}")
if len(survivors_sd) == 0:
raise RuntimeError(
"no shot carried the right nucleon numbers; check the backend and "
"the transpiled circuits before spending more QPU time"
)
job dap30qtr85ps73fg21p0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 17,221 distinct bitstrings
31.5% of shots carry the right proton and neutron numbers
973 distinct bitstrings do
neutrons | protons share
001000010000 | 001000010000 20.08% <- reference determinant
000000010000 | 001000010000 2.25%
001000010000 | 001000000000 2.19%
001000010000 | 000000010000 1.93%
ステップ4: 結果を後処理し、目的の古典的フォーマットで返す
量子サンプルを、背景セクションで説明されている核対称性の制約を使用して、エネルギー推定値に変換します。
コンフィギュレーション・リカバリーは2つの核子数を修復します。 recover_configurationsは、陽子数または中性子数が誤っているショットを、破棄する代わりに、平均軌道占有率の現在の推定値と最も整合しないビットを反転させることで修復します。最初のパスでは、占有率の推定値はすでに生き残ったショットから得られますが、それ以降は前のサブスペースの固有ベクトルから得られるため、この手順は自己無撞着になります。
とパリティは、ショット全体ではなく、再結合された積に対して課されます。 修復された各ショットは陽子半分と中性子半分を提供し、サブスペースは、正しいパリティでとなる、サンプリングされた陽子コンフィギュレーションとサンプリングされた中性子コンフィギュレーションのすべての積によって張られます。代わりにショット全体を合計でフィルタリングすると、それらの組み合わせに属する量子数のために、2つの良好な半分を捨ててしまうことになります。
4つの量子数チェックは、それぞれ異なる割合のサンプルを棄却します。2つの核子数がフィルタリングのほとんどを占めます。パリティは単一の主殻内では自動的に満たされます。すべての軌道は偶数のを持ち、すべての軌道は奇数のを持つため、核子数が正しければパリティが誤っていることはあり得ません。殻をまたぐモデル空間ではパリティが独立した制約になるため、パリティチェックは維持されます。チェックは、積をターゲットの角運動量セクター内に保ちます。4つの厳密な量子数を持つことの価値は、それぞれが大きなフィルターであることではなく、安価で厳密であることにあります。
対角化により変分的な上限が得られます。 各イテレーションのサブスペースは前回のものを含むため、エネルギーの系列は単調に減少し、その各項は、それを生成したサンプルのノイズにかかわらず、真の基底状態エネルギーに対する厳密な上限となります。
result_sd = recovery_loop(
inter_sd,
sp_sd,
matrix_sd,
probs_sd,
occ_sd,
N_PROTONS,
N_NEUTRONS,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
E_SQD_SD = result_sd["energy"]
recovered_sd = 100 * (E_SQD_SD - E_REF_SD) / (E_EXACT_SD - E_REF_SD)
print(f"\nreference determinant {E_REF_SD:11.6f} MeV")
print(
f"pooled SQD upper bound {E_SQD_SD:11.6f} MeV "
f"(subspace dimension {len(result_sd['basis'])} of {len(basis_exact_sd)})"
)
print(f"exact diagonalization {E_EXACT_SD:11.6f} MeV")
print(f"\ncorrelation energy recovered: {recovered_sd:.1f}%")
energies_sd = [h["energy"] for h in result_sd["history"]]
if any(b > a + 1e-9 for a, b in zip(energies_sd, energies_sd[1:])):
raise AssertionError(
"the subspaces are not nested; the bound should never rise"
)
if E_SQD_SD < E_EXACT_SD - 1e-7:
raise AssertionError(
f"pooled SQD returned {E_SQD_SD:.6f}, below the exact {E_EXACT_SD:.6f}; "
"a subspace bound cannot beat the full diagonalization"
)
iteration 1: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
iteration 2: 66 proton x 66 neutron halves -> dimension 640, E = -40.472331 MeV
reference determinant -29.765549 MeV
pooled SQD upper bound -40.472331 MeV (subspace dimension 640 of 640)
exact diagonalization -40.472331 MeV
correlation energy recovered: 100.0%
結果を評価する
これらの設定でHeronクラスのバックエンド上で結果を評価するには、次のチェックを使用します。
-
ショット生存率は、2つの核子数について、陽子数と中性子数が正しいショットの割合を測定します。これはレジスタが大きくなるにつれて低下することがあります。生存率がゼロに近い場合は、回路実行の問題を示している可能性があります。その場合は後処理ではなく、ステップ2のISA深度とバックエンドのキャリブレーションを確認してください。
-
リカバリーループは、各イテレーションで一定を保つか増加するサブスペース次元と、一定を保つか減少するエネルギーを出力するはずです。イテレーション1で既に
MAX_DIMENSIONに達している場合、制約となっているのはサンプリングではなく古典ソルバーです。 -
リカバリーされた割合はについて高くなるはずです。なぜなら、ステップ1で計算されたアンザッツの上限は640個の行列式からなる完全な空間だからです。この実行では、表現力ではなくサンプリングのみが唯一の障害となります。
-
前のセルにある2つのアサーションは変分的な上限をチェックします。上限が上昇する場合、サブスペースがネストされなくなったことを意味し、上限が厳密なエネルギーを下回る場合は、ハードウェアではなくハミルトニアンに何か問題があることを意味します。
直感に反しますが、ノイズの多いバックエンドは、クリーンなバックエンドよりもわずかに良い上限を与えることがあります。これは、エラーが、理想的な回路では決してサンプリングされなかったであろう有効な半分のコンフィギュレーションを生成し、変分的なサブスペースを広げても最低固有値が上昇することはないためです。ノイズのあるシミュレーションでも同じ効果を示すことができますが、このチュートリアルではハードウェアサンプルを使ってそれを示します。
# IBM Carbon palette: Blue 60 and Blue 80 for data, Gray 100/70/30 for ink and rules
SURFACE, INK, MUTED, RULE = "#ffffff", "#161616", "#6f6f6f", "#c6c6c6"
SERIES, DEEP, PURPLE = "#0f62fe", "#002d9c", "#6929c4"
def convergence_plot(
history, e_ref, e_exact, title, colour=SERIES, full_dim=None
):
"""Energy against subspace dimension, scaled to the data rather than to the full window.
A good run lands within a fraction of a percent of the exact answer, so an axis spanning
reference-to-exact would squash every point onto one line. The axis is therefore scaled to
the data (plus the exact line, when there is one), and the right-hand axis carries the
fraction of the correlation energy so the absolute and relative readings sit side by side.
"""
dimensions = [h["dimension"] for h in history]
energies = [h["energy"] for h in history]
fig, ax = plt.subplots(figsize=(7.4, 4.3), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
ax.plot(
dimensions,
energies,
"-o",
color=colour,
linewidth=2,
markersize=8,
markeredgecolor=SURFACE,
markeredgewidth=1.5,
zorder=3,
)
stacked = {}
for h in history:
# a converged loop repeats the same point; stack the labels so they do not overprint
key = (round(h["dimension"]), round(h["energy"], 9))
offset = 12 + 11 * stacked.get(key, 0)
stacked[key] = stacked.get(key, 0) + 1
ax.annotate(
str(h["iteration"]),
xy=(h["dimension"], h["energy"]),
xytext=(0, offset),
textcoords="offset points",
ha="center",
fontsize=8,
color=MUTED,
)
span = (max(dimensions) - min(dimensions)) or max(1, max(dimensions) // 4)
x_left, x_right = (
min(dimensions) - 0.14 * span,
max(dimensions) + 0.40 * span,
)
ax.set_xlim(x_left, x_right)
floor = min(energies) if e_exact is None else min(min(energies), e_exact)
height = max(max(energies) - floor, 1e-3)
ax.set_ylim(floor - 0.30 * height, max(energies) + 0.42 * height)
if e_exact is not None:
ax.axhline(
e_exact, color=MUTED, linestyle="--", linewidth=1, zorder=1
)
label = "exact" + (f", {full_dim:,} determinants" if full_dim else "")
ax.annotate(
f"{label} {e_exact:.3f} MeV".replace("-", "\u2212"),
xy=(x_left, e_exact),
xytext=(3, 5),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=9,
)
# the reference determinant is far off this scale; state it rather than plotting it
ax.annotate(
f"reference determinant {e_ref:.3f} MeV".replace("-", "\u2212")
+ f" ({e_ref - max(energies):+.2f} MeV off the top of this axis)".replace(
"-", "\u2212"
),
xy=(x_right, max(energies) + 0.42 * height),
xytext=(-3, -12),
textcoords="offset points",
ha="right",
va="top",
color=MUTED,
fontsize=8.5,
)
if e_exact is not None and abs(e_exact - e_ref) > 1e-9:
right = ax.twinx()
low, high = ax.get_ylim()
def to_percent(e):
return 100 * (e - e_ref) / (e_exact - e_ref)
right.set_ylim(to_percent(low), to_percent(high))
right.set_ylabel("correlation energy recovered (%)", color=MUTED)
right.tick_params(colors=MUTED)
for side in ("top", "left"):
right.spines[side].set_visible(False)
right.spines["right"].set_color(MUTED)
right.spines["bottom"].set_color(MUTED)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("ground-state energy (MeV)", color=MUTED)
ax.set_title(title, color=INK, fontsize=11.5, loc="left", pad=12)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
return fig
convergence_plot(
result_sd["history"],
E_REF_SD,
E_EXACT_SD,
f"$^{{20}}$Ne: the bound falls as configuration recovery widens the subspace\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
full_dim=len(basis_exact_sd),
)
plt.show()
大規模なハードウェア例
スケールアップは入力のみを変更するため、次のステップでは4つのステージを1つの関数に統合し、コアの上の殻における40キュビットのレジスタで、GXPF1相互作用[3]を用いて2回実行します。
この2つの実行は、スケーリングの異なる側面を示しています。
-
は、2個の価電子陽子と2個の価電子中性子を持ち、4,000個の行列式からなる基底を持ちます。レジスタは40キュビットですが、問題はまだノートパソコンで厳密に対角化できるほど小さいため、レジスタサイズを増やした後もハードウェアの結果を厳密な参照値と比較できます。
-
は、4個の価電子陽子と4個の価電子中性子を持ち、同じ40キュビットの中に1,963,461個の対称性が許容された行列式を持ちます。このチュートリアルの密ソルバーはその全空間を対角化できないため、この実行は厳密な上限と、それが改善する参照行列式を返します。
2回の実行を通じて2つの量を観察してください。固定のゲート予算内に収まるプールの割合は、プールが大きくなるにつれて縮小し、pack_ensembleはどれだけ含まれているかを報告します。サブスペースはサンプリングによる制限を受けなくなり、代わりにここでの密な古典ソルバーが構築する最大の行列であるMAX_DIMENSIONによって制限されるようになります。この規模では、実運用の計算では選択的配置間相互作用(selected-CI)ソルバーを使用するでしょう。
ステップ1~4を組み合わせる
以下の関数は、ウォークスルーと同じステージを同じ順序で呼び出します。
def sqd_run(snt_file, n_protons, n_neutrons, name, exact=True):
"""The whole workflow for one nucleus. Returns a record of every stage."""
# -------------------------Step 1-------------------------
ms = read_snt(DATA / snt_file, n_protons, n_neutrons)
sp = m_scheme_states(ms)
inter = Interaction(ms, sp)
if sum(1 for s in sp if s.tz == -1) * 2 != len(sp):
raise ValueError(
f"{name}: post-selection needs equal proton and neutron state counts"
)
reference = reference_determinant(sp, inter, n_protons, n_neutrons)
e_ref = matrix_element(inter, reference, reference)
raw = excitation_pool(sp, reference)
ranked = rank_pool(
inter, reference, [op for op in raw if conserves_symmetry(sp, op)]
)
print(
f"{name}: {len(sp)} qubits, {n_protons}p + {n_neutrons}n, A = {ms.mass_number}"
)
print(
f" 2p2h pool {len(raw)} raw -> {len(ranked)} symmetry-allowed; "
f"reference energy {e_ref:.6f} MeV"
)
# -------------------------Step 2-------------------------
costs = excitation_costs(len(sp), ranked, costing_manager)
circuits, bins, isa = pack_to_budget(
len(sp),
reference,
ranked,
costs,
DEPTH_BUDGET,
N_CIRCUITS,
pass_manager,
)
packed = sum(len(b) for b in bins)
worst = max(two_qubit_depth(c) for c in isa)
worst_count = max(two_qubit_count(c) for c in isa)
print(
f" packed {packed} of {len(ranked)} excitations; worst circuit two-qubit depth "
f"{worst}, {worst_count} two-qubit gates"
)
# -------------------------Step 3-------------------------
# a unique tag per run, so the jobs are findable later
bit_arrays = sample(isa, SHOTS, JOB_TAGS + [name])
matrix, probabilities, shots = pool_samples(bit_arrays, sp)
survival = float(
probabilities[
(matrix[:, len(sp) // 2 :].sum(axis=1) == n_protons)
& (matrix[:, : len(sp) // 2].sum(axis=1) == n_neutrons)
].sum()
)
print(
f" {shots:,} shots -> {len(matrix):,} distinct bitstrings, "
f"{survival:.1%} of shots with the right nucleon numbers"
)
if survival == 0.0:
raise RuntimeError(
f"{name}: no shot carried the right nucleon numbers"
)
# -------------------------Step 4-------------------------
result = recovery_loop(
inter,
sp,
matrix,
probabilities,
reference,
n_protons,
n_neutrons,
max_iterations=4,
max_dimension=MAX_DIMENSION,
seed=42,
)
energy = result["energy"]
full_dim = count_basis(sp, n_protons, n_neutrons) # cheap, even when huge
e_exact = None
if exact:
full = full_basis(sp, n_protons, n_neutrons)
if len(full) != full_dim:
raise AssertionError(
f"{name}: counted {full_dim} determinants but enumerated "
f"{len(full)}"
)
e_exact, _ = ground_state(inter, full)
print(f" reference {e_ref:11.6f} MeV pooled SQD {energy:11.6f} MeV")
if e_exact is not None:
print(
f" exact {e_exact:11.6f} MeV (dimension {full_dim}) -> "
f"{100 * (energy - e_ref) / (e_exact - e_ref):.1f}% of the correlation energy"
)
if energy < e_exact - 1e-7:
raise AssertionError(
f"{name}: pooled SQD bound is below the exact energy"
)
else:
print(
f" no exact reference: the symmetry-allowed basis is {full_dim:,} determinants"
)
print(
f" the bound captures {energy - e_ref:.6f} MeV of correlation energy"
)
print()
return dict(
name=name,
qubits=len(sp),
pool=len(ranked),
packed=packed,
two_qubit=worst,
two_qubit_gates=worst_count,
shots=shots,
distinct=len(matrix),
survival=survival,
dimension=len(result["basis"]),
full_dim=full_dim,
e_ref=e_ref,
e_sqd=energy,
e_exact=e_exact,
history=result["history"],
# the subspace and its eigenvector cannot be reconstructed from the summary --
# they depend on the sampled shots -- so keep them for the scaling analysis
interaction=inter,
states=sp,
reference=reference,
ranked=ranked,
basis=result["basis"],
vector=result["vector"],
)
pretty = {"20Ne": "$^{20}$Ne", "44Ti": "$^{44}$Ti", "48Cr": "$^{48}$Cr"}
small_scale = dict(
name="20Ne",
qubits=len(sp_sd),
pool=len(ranked_sd),
packed=PACKED_SD,
two_qubit=worst_sd,
two_qubit_gates=worst_count_sd,
shots=shots_sd,
distinct=len(matrix_sd),
survival=shot_survival_sd,
dimension=len(result_sd["basis"]),
full_dim=len(basis_exact_sd),
e_ref=E_REF_SD,
e_sqd=E_SQD_SD,
e_exact=E_EXACT_SD,
history=result_sd["history"],
interaction=inter_sd,
states=sp_sd,
reference=occ_sd,
ranked=ranked_sd,
basis=result_sd["basis"],
vector=result_sd["vector"],
)
: 40キュビットのレジスタでの同じワークフロー
の上の殻は、各核種につき4つの軌道と20個の磁気副準位を持つため、レジスタは40キュビットになります。2個の価電子陽子と2個の価電子中性子によってが構成され、4,000個の対称性が許容された行列式を持ちます — これはの基底の約6倍であり、24キュビットではなく40キュビットを使用します。
これは、ノートブックが厳密に解ける2つの例のうち大きい方であるため、ハードウェアの結果を厳密な参照値と比較できます。
large_scale_verified = sqd_run("gxpf1.snt", 2, 2, "44Ti", exact=True)
44Ti: 40 qubits, 2p + 2n, A = 44
2p2h pool 1602 raw -> 174 symmetry-allowed; reference energy -44.309387 MeV
packed 96 of 174 excitations; worst circuit two-qubit depth 272, 285 two-qubit gates
job dap31a02fm4c73f67dp0: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 48,170 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 187 proton x 189 neutron halves -> dimension 3891, E = -47.849086 MeV
iteration 2: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
iteration 3: 190 proton x 190 neutron halves -> dimension 4000, E = -47.876666 MeV
reference -44.309387 MeV pooled SQD -47.876666 MeV
exact -47.876666 MeV (dimension 4000) -> 100.0% of the correlation energy
: このチュートリアルの厳密対角化能力を超える
2個の陽子と2個の中性子を追加しても、同じ40キュビットのレジスタ(の場合4, 4)が使用され、基底のサイズは約491倍に増加して1,963,461個の対称性が許容された行列式になります。その行列は、このチュートリアルが構築するものをはるかに超えているため、exact=Falseとなります。つまり、厳密な参照エネルギーは存在せず、変分的な上限と、それが改善する参照行列式のみが存在します。
この規模では2つのことが変化し、どちらも出力に現れます。プールは数百の許容された励起にまで増大するため、固定のゲート予算は全体ではなく一部のみをカバーするようになります。また、サンプルが張る積サブスペースはMAX_DIMENSIONより大きくなるため、密ソルバーはサンプリングされた重みによってそれを切り詰めます。上限は依然として厳密ですが、サンプリングされたすべてのコンフィギュレーションから計算した上限よりも精度が低くなる可能性があります。実運用の計算では、サンプルを保持し、より大きなサブスペースをサポートするソルバーを使用するでしょう。
large_scale_unverified = sqd_run("gxpf1.snt", 4, 4, "48Cr", exact=False)
48Cr: 40 qubits, 4p + 4n, A = 48
2p2h pool 5536 raw -> 582 symmetry-allowed; reference energy -93.041237 MeV
packed 96 of 582 excitations; worst circuit two-qubit depth 224, 279 two-qubit gates
job dap32a02fm4c73f67eog: 16 circuits x 10,000 shots on ibm_phoenix
160,000 shots -> 55,436 distinct bitstrings, 18.6% of shots with the right nucleon numbers
iteration 1: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
iteration 2: 223 proton x 223 neutron halves -> dimension 3977, E = -96.481598 MeV
reference -93.041237 MeV pooled SQD -96.481598 MeV
no exact reference: the symmetry-allowed basis is 1,963,461 determinants
the bound captures -3.440361 MeV of correlation energy
厳密な参照値なしで結果を評価する
の実行には、このチュートリアル内に厳密な参照値がありません。既存のサンプルを使用して、追加のQPU時間や全空間の対角化なしに、収束性を評価し、古典的な選択ベースラインと比較します。
収束しているか? 保持された行列式を収束した固有ベクトルにおける重みで並べ替えると、サブスペースはネストするようになるため、のはしごに対して先頭のブロックを対角化することで、サブスペースサイズの2桁にわたる上限の低下を追跡できます。最大のでもまだ急激に低下している場合、制約となっているのは古典ソルバーの次元上限であり、増やすべきパラメーターはMAX_DIMENSIONです。平坦化している場合、保持された行列式をさらに追加してもほとんど改善は得られません。さらなる進展には、追加のコンフィギュレーションのサンプリングが必要になる可能性があります。ハミルトニアンはフルサイズで一度だけ構築され、各段はその主要なブロックであるため、一連のスイープ全体で必要な行列構築は段ごとに1回ではなく1回だけです。
量子サンプリングは古典的な選択とどう比較されるか? 古典的な選択手順によって選ばれた同じサイズのサブスペースと比較します。摂動論によってスコア順にランク付けされたプールを取り、積サブスペースを同じ次元まで成長させ、代わりにそれを対角化します。どちらの曲線も同じハミルトニアンに対する厳密な上限であるため、同じ次元でより低い方がより良い行列式を選んだことになります。この比較により、ハードウェアサンプリングがこの古典的なベースラインに対してエネルギー推定値を改善するかどうかが決まります。
このサブスペースは励起状態向けに選択されているわけではありません。コンフィギュレーション・リカバリーは基底状態の占有率を使ってサブスペースを誘導するため、より高い固有値は最低固有値よりも収束から遠く、最初の励起エネルギーは測定されたを大きく上回ります。励起状態に適切に到達するには、それら向けに選択されたサブスペースが必要です。
def subspace_scaling(
inter, basis, vector, points=18, smallest=32, largest=None
):
"""Nested Rayleigh-Ritz sweep: the lowest eigenvalue of the leading d x d block, for a ladder of d.
Reordering the basis by descending weight in the converged eigenvector makes every subspace in
the ladder a subset of the next, so the energies fall monotonically and each one is a valid
variational bound. H is built once at full size; each rung is a principal block.
"""
order = np.argsort(-(np.abs(vector) ** 2))
ordered = [basis[i] for i in order]
weights = (np.abs(vector) ** 2)[order]
if (
largest is not None
): # cap the ladder so two subspaces end at a common dimension
ordered, weights = ordered[:largest], weights[:largest]
H = subspace_hamiltonian(inter, ordered)
dimensions = np.unique(
np.geomspace(smallest, len(ordered), points).astype(int)
)
rows = [
(
int(d),
float(
eigh(H[:d, :d], eigvals_only=True, subset_by_index=[0, 0])[0]
),
)
for d in dimensions
]
return rows, np.cumsum(weights)
def classical_selection(
inter, sp, reference, ranked, target, n_protons, n_neutrons
):
"""The subspace classical perturbative ranking would pick, grown to `target` dimension.
Same product construction as the sampled subspace, and the same truncation discipline -- half
configurations are offered to `grow_subspace` in order of importance and it takes as many as
fit. The only difference from the sampled path is where the ordering comes from: PT2 score
here, measured sampling weight there. So the comparison isolates *which determinants got
chosen* and nothing else.
Truncating by any other rule would not be a fair baseline. Slicing an arbitrarily ordered
list, for instance, keeps determinants by accident rather than by importance and makes the
classical subspace look worse than classical selection really is.
"""
p_ref = tuple(i for i in reference if sp[i].tz == -1)
n_ref = tuple(i for i in reference if sp[i].tz == +1)
reached = {reference}
proton_order, neutron_order = [p_ref], [n_ref]
seen_p, seen_n = {p_ref}, {n_ref}
product_budget = 4 * target
for op, _, _ in ranked: # ranked is already in descending PT2 score
h1, h2, v1, v2 = op
fresh = {
tuple(sorted(set(d) - {h1, h2} | {v1, v2}))
for d in reached
if {h1, h2} <= set(d) and not {v1, v2} & set(d)
}
reached |= fresh
for det in fresh: # first appearance fixes a half's rank
half_p = tuple(i for i in det if sp[i].tz == -1)
half_n = tuple(i for i in det if sp[i].tz == +1)
if half_p not in seen_p:
seen_p.add(half_p)
proton_order.append(half_p)
if half_n not in seen_n:
seen_n.add(half_n)
neutron_order.append(half_n)
if len(proton_order) * len(neutron_order) > product_budget:
# Half-configuration products over-count the subspace, because only the
# symmetry-allowed ones survive `product_subspace`. Stopping on the product
# count alone can therefore leave the basis far short of `target`, so check
# the dimension actually realized and widen the budget if it falls short.
trial, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
if len(trial) >= target:
break
product_budget *= 2
basis, _, _ = grow_subspace(
sp,
[p_ref],
[n_ref],
proton_order,
neutron_order,
n_protons,
n_neutrons,
max_dimension=target,
)
return basis
run = large_scale_unverified
if "basis" not in run:
raise RuntimeError(
"this cell needs the subspace and eigenvector that sqd_run now returns; "
"re-run the sqd_run definition and the 48Cr cell"
)
print(
f"{run['name']}: sweeping nested subspaces of the sampled basis "
f"(dimension {run['dimension']})"
)
sampled_rows, cumulative = subspace_scaling(
run["interaction"], run["basis"], run["vector"]
)
print(
f"{run['name']}: building the classically selected subspace at the same dimension"
)
classical_basis = classical_selection(
run["interaction"],
run["states"],
run["reference"],
run["ranked"],
run["dimension"],
4,
4,
)
# Both subspaces must be scored at the same dimension. Symmetry filtering can still leave
# the classical construction short of the target when the ranked pool runs out, so take the
# dimension both actually reach, cap both ladders there, and verify they agree.
common_dim = min(sampled_rows[-1][0], len(classical_basis))
if common_dim < sampled_rows[-1][0]:
sampled_rows, _ = subspace_scaling(
run["interaction"], run["basis"], run["vector"], largest=common_dim
)
classical_rows, _ = subspace_scaling(
run["interaction"],
classical_basis,
ground_state(run["interaction"], classical_basis)[1],
largest=common_dim,
)
if sampled_rows[-1][0] != classical_rows[-1][0]:
raise RuntimeError(
f"comparison dimensions differ: sampled {sampled_rows[-1][0]}, "
f"classical {classical_rows[-1][0]}"
)
advantage = sampled_rows[-1][1] - classical_rows[-1][1]
direction = "lower" if advantage < 0 else "higher"
verdict = "beats" if advantage < 0 else "does not beat"
descent = next(
e for d, e in reversed(sampled_rows) if d <= sampled_rows[-1][0] / 2
)
for fraction in (0.90, 0.99):
count = int(np.searchsorted(cumulative, fraction) + 1)
print(
f" {fraction:.0%} of the eigenvector norm sits on {count} determinants "
f"({count / run['full_dim']:.1e} of the {run['full_dim']:,}-determinant space)"
)
print(
f" bound still falling {1000 * (sampled_rows[-1][1] - descent):+.1f} keV "
f"over the last doubling of dimension"
)
print(
f" sampled {sampled_rows[-1][1]:.6f} MeV vs classically selected "
f"{classical_rows[-1][1]:.6f} MeV at a verified common dimension of "
f"{classical_rows[-1][0]:,}"
)
print(
f" -> the sampled subspace is {abs(advantage) * 1000:.0f} keV {direction}"
)
48Cr: sweeping nested subspaces of the sampled basis (dimension 3977)
48Cr: building the classically selected subspace at the same dimension
90% of the eigenvector norm sits on 107 determinants (5.4e-05 of the 1,963,461-determinant space)
99% of the eigenvector norm sits on 593 determinants (3.0e-04 of the 1,963,461-determinant space)
bound still falling -15.6 keV over the last doubling of dimension
sampled -96.481598 MeV vs classically selected -95.314510 MeV at a verified common dimension of 3,957
-> the sampled subspace is 1167 keV lower
fig, axes = plt.subplots(1, 2, figsize=(11.2, 4.0), facecolor=SURFACE)
# left: two nested convergence curves on the same axes
ax = axes[0]
ax.set_facecolor(SURFACE)
ax.plot(
[d for d, _ in sampled_rows],
[e for _, e in sampled_rows],
"-o",
color=SERIES,
linewidth=2,
markersize=5,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=4,
label="sampled on the QPU",
)
ax.plot(
[d for d, _ in classical_rows],
[e for _, e in classical_rows],
"--s",
color=MUTED,
linewidth=1.6,
markersize=4,
markeredgecolor=SURFACE,
markeredgewidth=1,
zorder=3,
label="classically selected, same size",
)
ax.axhline(run["e_ref"], color=RULE, linestyle=":", linewidth=1.2, zorder=1)
ax.annotate(
f"reference determinant {run['e_ref']:.2f} MeV".replace("-", "\u2212"),
xy=(sampled_rows[-1][0], run["e_ref"]),
xytext=(-2, 4),
textcoords="offset points",
ha="right",
va="bottom",
color=MUTED,
fontsize=8,
)
# mark the gap between the two curves at the largest dimension, not either curve alone
edge = sampled_rows[-1][0]
ax.plot(
[edge, edge],
[classical_rows[-1][1], sampled_rows[-1][1]],
"-",
color=SERIES,
linewidth=1.0,
alpha=0.7,
zorder=2,
)
ax.annotate(
f"{abs(advantage) * 1000:.0f} keV {direction}\nat equal dimension",
xy=(edge, 0.5 * (classical_rows[-1][1] + sampled_rows[-1][1])),
xytext=(-8, 0),
textcoords="offset points",
ha="right",
va="center",
color=SERIES,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(sampled_rows[0][0] * 0.75, edge * 1.5)
ax.set_xlabel("subspace dimension", color=MUTED)
ax.set_ylabel("variational upper bound (MeV)", color=MUTED)
ax.set_title(
f"{pretty[run['name']]}: the bound, and the subspace it {verdict}",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
legend = ax.legend(frameon=False, fontsize=8.5, loc="lower left")
for text in legend.get_texts():
text.set_color(MUTED)
# right: why a few thousand determinants can bound two million
ax = axes[1]
ax.set_facecolor(SURFACE)
ranks = np.arange(1, len(cumulative) + 1)
ax.plot(ranks, 100 * cumulative, "-", color=DEEP, linewidth=2, zorder=3)
for fraction, style, label_y in ((0.90, ":", 46), (0.99, "--", 24)):
count = int(np.searchsorted(cumulative, fraction) + 1)
ax.axvline(count, color=MUTED, linestyle=style, linewidth=1, zorder=1)
ax.annotate(
f"{fraction:.0%} of the norm\non {count} determinants",
xy=(count, label_y),
xytext=(7, 0),
textcoords="offset points",
ha="left",
va="center",
color=MUTED,
fontsize=8.5,
)
ax.set_xscale("log")
ax.set_xlim(0.8, len(cumulative) * 2.6)
ax.set_ylim(0, 104)
ax.set_xlabel("determinants, ordered by weight", color=MUTED)
ax.set_ylabel("cumulative share of the eigenvector (%)", color=MUTED)
ax.set_title(
f"Sparsity: {run['full_dim']:,} determinants in the sector",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
for ax in axes:
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
3つの実行を比較する
絶対エネルギーは、異なる原子核や異なる相互作用の間では比較できないため、厳密な参照値が利用可能な場合には、実行間で回復された相関エネルギーの割合に注目してください。また、回路の深さと破棄されたショットの割合も比較してください。
runs = [small_scale, large_scale_verified, large_scale_unverified]
print(
f"{'run':>6} {'qubits':>6} {'pool':>9} {'2q depth':>8} {'2q gates':>8} "
f"{'shots kept':>10} {'dim':>6} {'of':>9} {'% corr':>7}"
)
for r in runs:
fraction = (
"--"
if r["e_exact"] is None
else f"{100 * (r['e_sqd'] - r['e_ref']) / (r['e_exact'] - r['e_ref']):.1f}%"
)
coverage = "{}/{}".format(r["packed"], r["pool"])
print(
f"{r['name']:>6} {r['qubits']:>6} {coverage:>9} "
f"{r['two_qubit']:>8} {r['two_qubit_gates']:>8} {r['survival']:>9.1%} "
f"{r['dimension']:>6} {(r['full_dim'] or 0):>9,} {fraction:>7}"
)
print()
for r in runs:
exact = (
f"exact {r['e_exact']:11.6f}"
if r["e_exact"] is not None
else "exact unavailable"
)
print(
f"{r['name']:>6} reference {r['e_ref']:11.6f} pooled SQD {r['e_sqd']:11.6f} {exact} MeV"
)
run qubits pool 2q depth 2q gates shots kept dim of % corr
20Ne 24 78/78 228 234 31.5% 640 640 100.0%
44Ti 40 96/174 272 285 18.6% 4000 4,000 100.0%
48Cr 40 96/582 224 279 18.6% 3977 1,963,461 --
20Ne reference -29.765549 pooled SQD -40.472331 exact -40.472331 MeV
44Ti reference -44.309387 pooled SQD -47.876666 exact -47.876666 MeV
48Cr reference -93.041237 pooled SQD -96.481598 exact unavailable MeV
# Left: how much of the correlation energy was recovered, where the exact answer is known.
# Right: the bound itself for the run that has nothing to score against.
scored = [r for r in runs if r["e_exact"] is not None]
fig, ax = plt.subplots(figsize=(6.4, 3.9), facecolor=SURFACE)
ax.set_facecolor(SURFACE)
labels = [
f"{pretty[r['name']]}\n{r['qubits']} qubits\n{r['full_dim']:,} determinants"
for r in scored
]
fractions = [
100 * (r["e_sqd"] - r["e_ref"]) / (r["e_exact"] - r["e_ref"])
for r in scored
]
shades = [SERIES, DEEP, PURPLE]
bars = ax.bar(
labels, fractions, width=0.46, color=shades[: len(scored)], zorder=3
)
for bar, fraction, r in zip(bars, fractions, scored):
ax.annotate(
f"{fraction:.1f}%",
xy=(bar.get_x() + bar.get_width() / 2, fraction),
xytext=(0, 5),
textcoords="offset points",
ha="center",
va="bottom",
color=INK,
fontsize=10,
)
ax.annotate(
f"dim {r['dimension']:,}",
xy=(bar.get_x() + bar.get_width() / 2, 3),
ha="center",
va="bottom",
color=SURFACE,
fontsize=8.5,
)
ax.axhline(100, color=MUTED, linestyle="--", linewidth=1, zorder=1)
ax.annotate(
"exact diagonalization",
xy=(-0.45, 100),
xytext=(0, 4),
textcoords="offset points",
ha="left",
va="bottom",
color=MUTED,
fontsize=8.5,
)
ax.set_ylim(0, 118)
ax.set_ylabel("correlation energy recovered (%)", color=MUTED)
ax.set_title(
f"Where the exact answer is known ({backend.name})",
color=INK,
fontsize=11,
loc="left",
pad=10,
)
ax.grid(axis="y", color=RULE, alpha=0.55)
ax.tick_params(colors=MUTED, labelsize=8.5)
for side in ("top", "right"):
ax.spines[side].set_visible(False)
for side in ("bottom", "left"):
ax.spines[side].set_color(MUTED)
fig.tight_layout()
plt.show()
# the same convergence view as the walkthrough, for the run with no exact reference
convergence_plot(
large_scale_unverified["history"],
large_scale_unverified["e_ref"],
None,
f"{pretty[large_scale_unverified['name']]}: "
f"{large_scale_unverified['full_dim']:,} determinants, no exact answer to score against\n"
f"({backend.name}, {N_CIRCUITS} circuits x {SHOTS:,} shots)",
colour=DEEP,
)
plt.show()
まとめ
入力以外は変更されていない1つのワークフローが、3つの問題サイズでQPU上で実行されました。厳密にチェックできる24キュビットの問題、依然として厳密にチェックできる40キュビットの問題、そしてこのチュートリアルの厳密対角化能力を超える約200万個の基底状態を持つ40キュビットの問題です。
この3つの実行は、次の点を示しています。
-
量子ステップは行列式を提案するだけでよい。 回路は固定されており、2次摂動論から種付けされ、決して最適化されません。ワークフローの中で、その振幅が正確である必要はなく、そのサポートが有用であればよいのです。選択されたサブスペースでの古典的な対角化は変分的な上限を与えますが、その上限はサンプリングされたコンフィギュレーションによって変動します。
-
量子ビット励起は回路の深さを削減する。 サポートのみが重要であるため、フェルミオン励起ブロックは量子ビット励起で置き換えることができ、そのコストは接続する軌道間の距離に応じて増加しません。ステップ2では、実際のバックエンド上でその削減効果を測定しました。これは、コヒーレンス内に余裕を持って収まる回路と、そうでない回路との違いです。
-
コンフィギュレーション・リカバリーはノイズの多いサンプルを再利用する。 陽子数または中性子数が誤っているすべてのショットは、破棄されるのではなく現在の占有率の推定値に対して修復され、修復された各半分のコンフィギュレーションはサブスペースにコンフィギュレーションを追加できます。変分的なサブスペースを広げても、その最低固有値が上昇することはありません。このチュートリアルでは、ハードウェアサンプルを使ってコンフィギュレーション・リカバリーを実演します。
-
規模を拡大すると制約が移動する。 24キュビットでは、アンザッツは厳密な答えに到達でき、サンプリングだけが障害でした。各核種につき4個の価電子核子を持つ40キュビットでは、ゲート予算はプールの一部しかカバーせず、密な古典ソルバーがサブスペースを制限します。3つのうちどれが自分を制限しているかを知ることが、このワークフローが教える実践的なスキルです。
次のステップ
以下の関連リソースをご覧ください。
-
化学ハミルトニアンのサンプルベース量子対角化: SQDアドオンのselected-CIソルバーを使用して、同じアルゴリズムを電子構造に適用したもの。
-
SQDアドオンのドキュメント: 事後選択、サブサンプリング、コンフィギュレーション・リカバリーのユーティリティ。
-
量子対角化アルゴリズム: Krylovバリアントを含む、サブスペース対角化に関する完全なコース。
-
トランスパイル入門: 回路が2量子ビットゲートに支配されている場合に重要となるパスマネージャーのオプション。
-
実行モード: 独立したジョブをスケジューリングするためのバッチモードを確認する。
検討すべき拡張
-
密ソルバーを置き換える。
MAX_DIMENSIONはの規模ですべてに対する上限となっており、その理由は密行列に対するnp.linalg.eighです。同じ射影ハミルトニアンを疎行列として構築し、scipy.sparse.linalg.eigshのような反復固有値ソルバー、あるいは核子間の2体相互作用向けに設計されたDavidsonソルバーやselected-CIソルバーを使用すれば、より大きなサブスペースをサポートできる可能性があります。実用上の限界は行列の疎密性、利用可能なメモリ、ソルバーの収束性に依存し、このチュートリアルではその拡張をベンチマークしていません。SQDアドオンのqiskit_addon_sqd.fermion.solve_sciはそのまま置き換えられるものではありません。これは電子構造ソルバーをラップしており、その形式での1体および2体積分を期待するため、共有される陽子中性子の積構造だけでは十分ではありません。これを使用するには、式(1)の殻模型相互作用をそれらの積分にマッピングし、その結果をこのノートブックがすでに計算している厳密なエネルギーと照合して検証する必要があります。 -
バッチ処理とサブサンプリングを追加する。 公開されているプールドSQDワークフローは、イテレーションごとに複数の独立したサブサンプルを対角化し、最良のものを保持します。このチュートリアルではイテレーションごとに1つのバッチを使用しますが、これは変分的な上限にとって無害である一方、より多くのショットが役立つかどうかを示す分散情報は得られません。
-
励起状態とその他のセクター。 各サブスペース・ハミルトニアンのより高い固有値は、同じ対称性セクター内の励起状態に対する上限であり、で実行することで他のセクターに到達できます。ステップ1のチェックは、すでにこの計算の半分を占めています。
-
殻をまたぐモデル空間。 パリティは単一の主殻内では自動的に満たされるため、ここでは何の役割も果たしません。-空間はのパリティを混合するため、パリティは真の第4の制約となりますが、これはSQDのハミング重み修復も積構成もそれ単独では捉えられないものです。
-
奇質量数の原子核。
reference_determinantは各核種で偶数の価電子数を必要とします。なぜなら、時間反転対の充填こそがを強制するからです。奇数の原子核では、半整数のターゲットと、対になっていない参照が必要です。
付録
このセクションでは、セットアップセクションで導入されたヘルパーの背後にある根拠を説明します。
質量依存の再スケーリングがオプションではない理由
経験的な殻模型相互作用は、ある1つの質量でフィットされ、同位体の連鎖全体に適用されます。その際、2体行列要素はとしてスケーリングされます。両方の相互作用ファイルはを持ち、USDファミリーでは、GXPF1ではです。.sntファイルの2体ヘッダー行では、この2つの数字が振動子振動数とコアエネルギーがもっともらしく入りそうな位置にあるため、誤読しやすくなっています。指数を一定のコアエネルギーとして読むと、すべての対角要素に見せかけのオフセットが加わるだけでなく、再スケーリングが失われ、相関エネルギーが数パーセント変化します。ステップ1の対称性チェックだけではエネルギースケールを検証できません。MeVで測定された励起エネルギーを実験値と比較することで、質量依存の再スケーリングに対する追加のチェックが得られます。励起エネルギーは準位間の差であるため、すべてのエネルギーに適用される一定のオフセットを検出しません。
参照が充填ではなく探索によって見つけられる理由
明白な参照は、最も低い単一粒子エネルギーを充填する行列式です。これは最低エネルギーの行列式ではありません。なぜなら、式(1)の対角成分には2体項が含まれており、ペアリング相互作用は、利用可能な最大のにおける時間反転パートナーの占有を強く好むからです。殻では、これはのペアとペアの間の差であり、約1 MeVの価値があります。殻では、その価値は2に近くなります。参照エネルギーは「回復された相関エネルギー」指標のゼロ点を定義するため、選択が不適切だとその指標が水増しされ、より不正確な出発点になります。
対になった充填に制限することで、各核種につき個の候補(最大でも数千個)という、網羅的な探索を安価にし、を保証します。このチュートリアルで完全な列挙と照合できるすべてのケースにおいて、探索はグローバルに最も低い対角成分を持つ行列式を返し、それは厳密な基底状態の中で単一の最大成分でもあります。
厳密な2準位角ではなく1次振幅を用いる理由
空間内でハミルトニアンを対角化すると、混合角が得られます。これを孤立した準位対に対する正しい選択と呼びたくなるかもしれません。このアンザッツでは、数十個の励起ブロックが同じ参照に対して順番に作用するため、各ブロックを個別に最適化しても、必ずしも複合回路が最適化されるとは限りません。
回路の役割が角の選択を決定します。すべての実数についてが成り立つため、厳密な角は常に1次振幅よりも絶対値が小さく、したがって常に参照行列式上により多くの振幅を残します。参照上により多くの振幅を保持する回路は、参照をより頻繁に返し、異なる励起行列式をより少なく返します。プールドSQDでは、ショットの有用な出力は古典ステップがまだ見たことのない行列式であるため、このチュートリアルではより大きい角を使用する動機になります。どちらの角も正確である必要はありません。なぜなら、古典的な対角化は回路の振幅を完全に破棄し、独自の振幅を再導出するからです。
プールドSQDが量子ビット励起を使用できる理由
フェルミオン励起は、Jordan-Wigner変換の下で8つのパウリ文字列にマッピングされ、それぞれが最も外側のインデックス間のすべての量子ビットに演算子を持ちます。これらの文字列はフェルミオンの符号を符号化し、そのコストはスパンとともに増大します。陽子・中性子励起の場合、スパンはレジスタ全体になります。
それらを削除すると、Yordanovら[5]の量子ビット励起演算子が得られます。これは異なる演算子です。準備される状態は、その振幅の符号においてフェルミオン演算子によるものと異なり、2つのサンプリング分布は大きく異なる可能性があります。変化しないのは、どの行列式が非ゼロの振幅を持つかということです。なぜなら、各ブロックは作用するすべての行列式について、依然として同じ2次元空間内で回転し、依然として両方の核子数、、パリティを厳密に保存するからです。したがって到達可能な行列式の集合は同一であり、プールドSQDが使用するのはこの到達可能な集合だけです。古典的な対角化は、それにかかわらず独自の振幅を割り当てます。ステップ2では、プール内の実際の演算子について、この同一サポートの主張を検証し、この置き換えによって節約されるものを測定します。
その限界は、サンプリングの重みが異なることであり、有限のショット数では、2つの構成は同じ順序で行列式を発見しません。どの励起を回路に含めるかを決定するランキングは古典的なものであり変化しないため、また古典ステップはいずれにせよすべてを再重み付けするため、サンプリング重みの違いは、回路深さの削減に対するトレードオフです。
が積段階に属する理由
事後選択とコンフィギュレーション・リカバリーはどちらも、ハミング重みに対して作用します。すなわち、レジスタの片方の半分にある陽子の数と、もう片方にある中性子の数です。はそのような形式ではありません。これは、陽子コンフィギュレーションが中性子コンフィギュレーションとペアになったときの性質です。陽子半分と中性子半分がそれぞれ正しい核子数を持つショットは、その値が相殺しない場合でも、2つの使用可能な半分のコンフィギュレーションを含みます。なぜなら、の陽子半分は、の中性子半分とペアになれば完全に有効だからです。ショット全体を合計でフィルタリングすると両方の半分が失われますが、再結合された積に対してを課すことで、それらを保持できます。同じ議論により、この場合recover_configurationsが有用であるためにの概念を必要としない理由が説明されます。
参考文献
-
J. Robledo-Moreno, M. Motta, H. Haas, et al., "Chemistry beyond the scale of exact diagonalization on a quantum-centric supercomputer", Science Advances 11, eadu9991 (2025). arXiv:2405.05068
-
B. A. Brown and W. A. Richter, "New USD Hamiltonians for the sd shell", Physical Review C 74, 034315 (2006). The embedded
usda.sntfile carries the USDA parameters as tabulated by W. A. Richter, S. Mkhize and B. A. Brown, "sd-shell observables for the USDA and USDB Hamiltonians", Physical Review C 78, 064302 (2008). -
M. Honma, T. Otsuka, B. A. Brown and T. Mizusaki, "Effective interaction for pf-shell nuclei", Physical Review C 65, 061301(R) (2002).
-
B. Huron, J. P. Malrieu and P. Rancurel, "Iterative perturbation calculations of ground and excited state energies from multiconfigurational zeroth-order wavefunctions", The Journal of Chemical Physics 58, 5745 (1973).
-
Y. S. Yordanov, D. R. M. Arvidsson-Shukur and C. H. W. Barnes, "Efficient quantum circuits for quantum computational chemistry", Physical Review A 102, 062612 (2020).
-
National Nuclear Data Center, Evaluated Nuclear Structure Data File, Brookhaven National Laboratory. ステップ1で引用された測定済み励起エネルギーの出典。
