時空コードによる低オーバーヘッドエラー検出

使用量の目安: Heron r3プロセッサで約10秒（注意: これは推定値です。実際の実行時間は異なる場合があります。）

はじめに

Simon MartielとAli Javadi-AbhariによるLow-overhead error detection with spacetime codes [1]は、クリフォード回路が主体の回路に対して、低重み・接続性を考慮した時空チェックを合成し、それらのチェックに基づくポストセレクションにより、完全な誤り訂正よりもはるかに少ないオーバーヘッドで、かつ標準的なエラー軽減よりも少ないショット数で障害を検出する手法を提案しています。

この論文では、量子回路（特にクリフォード回路）におけるエラー検出の新しい手法を提案しており、完全な誤り訂正と軽量な軽減技術の間のバランスを取るものです。核となるアイデアは、時空コードを使用して回路全体にわたる「チェック」を生成し、完全なフォールトトレラント誤り訂正よりも大幅に少ない量子ビットおよびゲートのオーバーヘッドでエラーを検出できるようにすることです。著者らは、低重み（少数の量子ビットを含む）で、デバイスの物理的接続性と互換性があり、回路の時間的および空間的に広い領域をカバーするチェックを選択するための効率的なアルゴリズムを設計しています。最大50論理量子ビットおよび約2450個のCZゲートを含む回路でこのアプローチを実証し、物理から論理への忠実度の向上を最大236倍達成しています。また、回路に含まれる非クリフォード演算が増えるほど有効なチェックの数が指数的に減少することに注意してください。これは、この手法がクリフォード回路が主体の回路に最も適していることを示しています。全体として、近い将来、時空コードによるエラー検出は、量子ハードウェアの信頼性を向上させるための実用的かつ低オーバーヘッドな手段を提供する可能性があります。

このエラー検出技術はコヒーレントパウリチェックの概念に基づいており、van den Bergらによる研究Single-shot error mitigation by coherent Pauli checks [2]に基づいています。

より最近では、Javadi-Abhariらによる論文Big cats: entanglement in 120 qubits and beyond [3]が、120量子ビットのGreenberger-Horne-Zeilinger（GHZ）状態の生成を報告しています。これは、超伝導量子ビットプラットフォームで達成された最大のマルチパーティットエンタングルメント状態です。ハードウェアを考慮したコンパイラ、低オーバーヘッドのエラー検出、およびノイズを低減するための「一時的逆計算」技術を使用して、研究者らは約28%のポストセレクション効率で0.56 ± 0.03の忠実度を達成しました。この研究は120量子ビットすべてにわたる真のエンタングルメントを実証し、複数の忠実度認証手法を検証するとともに、スケーラブルな量子ハードウェアの重要なベンチマークとなっています。

このチュートリアルでは、これらのアイデアに基づき、まず小規模なランダムクリフォード回路でエラー検出アルゴリズムを実装し、その後GHZ状態の準備タスクを通じて、ご自身の量子回路でエラー検出を実験できるようガイドします。

前提条件

このチュートリアルを始める前に、以下がインストールされていることを確認してください：

• Qiskit SDK v2.0以降、visualizationサポート付き
• Qiskit Runtime v0.40以降（pip install qiskit-ibm-runtime）
• Qiskit Aer v0.17.2（pip install qiskit-aer）
• Qiskit Device Benchmarking（pip install "qiskit-device-benchmarking @ git+https://github.com/qiskit-community/qiskit-device-benchmarking.git"）
• NumPy v2.3.2（pip install numpy）
• Matplotlib v3.10.7（pip install matplotlib）

セットアップ

# Added by doQumentation — installs packages not in the Binder environment
%pip install -q qiskit-device-benchmarking

# Standard library imports
from collections import defaultdict, deque
from functools import partial

# External libraries
import matplotlib.pyplot as plt
import numpy as np

# Qiskit
from qiskit import ClassicalRegister, QuantumCircuit
from qiskit.circuit import Delay
from qiskit.circuit.library import RZGate, XGate
from qiskit.converters import circuit_to_dag, dag_to_circuit
from qiskit.quantum_info import Pauli, random_clifford
from qiskit.transpiler import AnalysisPass, PassManager
from qiskit.transpiler.passes import (
    ALAPScheduleAnalysis,
    CollectAndCollapse,
    PadDelay,
    PadDynamicalDecoupling,
    RemoveBarriers,
)
from qiskit.transpiler.passes.optimization.collect_and_collapse import (
    collect_using_filter_function,
    collapse_to_operation,
)
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.visualization import plot_histogram

# Qiskit Aer
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, ReadoutError, depolarizing_error

# Qiskit IBM Runtime
from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import SamplerV2 as Sampler

# Qiskit Device Benchmarking
from qiskit_device_benchmarking.utilities.gate_map import plot_gate_map

最初の例

この手法を実演するために、まず簡単なクリフォード回路を構築します。私たちの目標は、この回路で特定の種類のエラーが発生したときにそれを検出し、誤った測定結果を破棄できるようにすることです。エラー検出の用語では、これはペイロード回路とも呼ばれます。

circ = random_clifford(num_qubits=2, seed=11).to_circuit()
circ.draw("mpl")

私たちの目標は、このペイロード回路にコヒーレントパウリチェックを挿入することです。しかし、その前に、この回路をレイヤーに分解します。これは後でパウリゲートをレイヤー間に挿入する際に役立ちます。

# Separate circuit into layers
dag = circuit_to_dag(circ)
circ_layers = []
for layer in dag.layers():
    layer_as_circuit = dag_to_circuit(layer["graph"])
    circ_layers.append(layer_as_circuit)

# Create subplots
fig, (ax1, ax2, ax3, ax4, ax5) = plt.subplots(1, 5, figsize=(10, 4))

# Draw circuits on respective axes
circ_layers[0].draw(output="mpl", ax=ax1)
circ_layers[1].draw(output="mpl", ax=ax2)
circ_layers[2].draw(output="mpl", ax=ax3)
circ_layers[3].draw(output="mpl", ax=ax4)
circ_layers[4].draw(output="mpl", ax=ax5)

# Adjust layout to prevent overlap
plt.tight_layout()
plt.show()

これで、ペイロード回路にコヒーレントパウリチェックを追加する準備が整いました。これを行うには、「有効なチェック」を構築し、回路に挿入する必要があります。ここでの「チェック」とは、補助量子ビットの測定によって回路でエラーが発生したかどうかを通知できる演算子のことです。挿入された追加の演算子が元の回路の論理的な動作を変えない場合、有効なチェックとみなされます。

このチェックは、それと反可換な種類のエラーを検出でき、位相キックバックによって補助量子ビットの測定結果が$\ket{0}$ではなく$\ket{1}$状態になることでエラーを通知します。そのため、エラーが通知された測定結果を破棄することができます。

一般に、コヒーレントパウリチェックは「ワイヤー」、すなわちゲート間の時空上の位置に挿入される制御パウリ演算子です。エラーを通知する補助量子ビットが制御量子ビットとなります。

以下では、上記で作成したクリフォード回路に対する有効なチェックを構築します。これらのパウリチェックを回路の先頭に伝播させると互いに打ち消し合うことを示すことで、このチェックが回路の動作を変えないことを実証できます。パウリ演算子はクリフォードゲートを通すと別のパウリ演算子になるため、これは容易に示すことができます。

一般に、有効なチェックを特定するには[1]で概説されているデコーディングヒューリスティックを使用できます。この最初の例では、解析的なパウリおよびクリフォードゲートの乗算条件を使用して有効なチェックを構築することもできます。

# Define a valid check
pauli_1 = Pauli("ZI")
pauli_2 = Pauli("XZ")

circ_1 = circ_layers[0].compose(circ_layers[1])
circ_1.draw("mpl")

pauli_1_ev = pauli_1.evolve(circ_1, frame="h")
pauli_1_ev

Pauli('-ZI')

circ_2 = circ.copy()
circ_2.draw("mpl")

pauli_2_ev = pauli_2.evolve(circ_2, frame="h")
pauli_2_ev

Pauli('-ZI')

pauli_1_ev.dot(pauli_2_ev)

Pauli('II')

ご覧のとおり、挿入されたパウリ演算子が回路に対して単位演算子と同じ効果を持つため、有効なチェックが得られました。これらのチェックを補助量子ビットとともに回路に挿入できます。この補助量子ビット、すなわちチェック量子ビットは$\ket{+}$状態から開始します。上記で説明したパウリ演算の制御バージョンを含み、最後に$X$基底で測定されます。このチェック量子ビットは、ペイロード回路を論理的に変更することなく、ペイロード回路のエラーを捕捉できるようになります。これは、ペイロード回路の特定の種類のノイズがチェック量子ビットの状態を変化させ、そのようなエラーが発生した場合に「0」ではなく「1」と測定されるためです。

# New circuit with 3 qubits (2 payload + 1 ancilla for check)
circ_meas = QuantumCircuit(3)
circ_meas.h(0)
circ_meas.compose(circ_layers[0], [1, 2], inplace=True)
circ_meas.compose(circ_layers[1], [1, 2], inplace=True)
circ_meas.cz(0, 2)
circ_meas.compose(circ_layers[2], [1, 2], inplace=True)
circ_meas.compose(circ_layers[3], [1, 2], inplace=True)
circ_meas.compose(circ_layers[4], [1, 2], inplace=True)
circ_meas.cz(0, 1)
circ_meas.cx(0, 2)
circ_meas.h(0)

# Add measurement to payload qubits
c0 = ClassicalRegister(2, name="c0")
circ_meas.add_register(c0)
circ_meas.measure(1, c0[0])
circ_meas.measure(2, c0[1])

# Add measurement to check qubit
c1 = ClassicalRegister(1, name="c1")
circ_meas.add_register(c1)
circ_meas.measure(0, c1[0])

# Visualize the final circuit with the inserted checks
circ_meas.draw("mpl")

チェック量子ビットが「0」と測定された場合、その測定結果を保持します。「1」と測定された場合は、ペイロード回路でエラーが発生したことを意味するため、その測定結果を破棄します。

# Noiseless simulation using stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(circ_meas, shots=1000).result()
counts_noiseless = res.get_counts()
print(f"Stabilizer simulation result: {counts_noiseless}")

Stabilizer simulation result: {'0 11': 523, '0 01': 477}

# Plot the noiseless results
# Note that the first bit in the key corresponds to the check qubit
plot_histogram(counts_noiseless)

理想的なシミュレータでは、チェック量子ビットがエラーを検出していないことに注目してください。次に、シミュレーションにノイズモデルを導入し、チェック量子ビットがどのようにエラーを捕捉するかを確認します。

# Qiskit Aer noise model
noise = NoiseModel()
p2 = 0.003  # two-qubit depolarizing per CZ
p1 = 0.001  # one-qubit depolarizing per 1q Clifford
pr = 0.01  # readout bit-flip probability

# 1q depolarizing on common 1q gates
e1 = depolarizing_error(p1, 1)
for g1 in ["id", "rz", "sx", "x", "h", "s"]:
    noise.add_all_qubit_quantum_error(e1, g1)

# 2q depolarizing on CZ
e2 = depolarizing_error(p2, 2)
noise.add_all_qubit_quantum_error(e2, "cz")

# Readout error on measure
ro = ReadoutError([[1 - pr, pr], [pr, 1 - pr]])
noise.add_all_qubit_readout_error(ro)

# Qiskit Aer simulation with noise model
aer = AerSimulator(method="automatic", seed_simulator=43210)
job = aer.run(circ_meas, shots=1000, noise_model=noise)
result = job.result()
counts_noisy = result.get_counts()
print(f"Noise model simulation result: {counts_noisy}")

Noise model simulation result: {'1 01': 5, '0 11': 478, '1 11': 6, '1 00': 2, '1 10': 1, '0 01': 500, '0 00': 5, '0 10': 3}

plot_histogram(counts_noisy)

ご覧のとおり、一部の測定ではチェック量子ビットが「1」とフラグされることでエラーが捕捉されており、最後の4列に表示されています。これらのショットは破棄されます。

注意: 補助量子ビットも回路に新たなエラーを導入する可能性があります。この影響を軽減するために、追加の補助量子ビットを使用してネストされたチェックを量子回路に挿入することができます。

実例：実機上でGHZ状態を準備する

ステップ1：古典的な入力を量子問題にマッピングする

ここでは、量子コンピューティングアルゴリズムにとって重要なタスクであるGHZ状態の準備を実演します。エラー検出を使用して、実際のバックエンド上でこれを行う方法を示します。

# Set optional seed for reproducibility
SEED = 1

if SEED:
    np.random.seed(SEED)

GHZ状態準備のためのエラー検出アルゴリズムは、ハードウェアのトポロジーを考慮します。まず、使用するハードウェアを選択するところから始めます。

# This is used to run on real hardware
service = QiskitRuntimeService()

# Choose a backend to build GHZ on
backend_name = service.least_busy(
    operational=True, simulator=False, min_num_qubits=133
)

backend = service.backend(backend_name)
coupling_map = backend.target.build_coupling_map()

$n$量子ビットのGHZ状態は次のように定義されます。 $\lvert \mathrm{GHZ}_n\rangle \;=\; \frac{1}{\sqrt{2}}\Big(\lvert 0\rangle^{\otimes n} \,+\, \lvert 1\rangle^{\otimes n}\Big).$

GHZ状態を準備するための非常に素朴なアプローチは、初期アダマールゲートを持つルート量子ビットを選択して、その量子ビットを等しい重ね合わせ状態にし、次にこの量子ビットを他のすべての量子ビットとエンタングルさせることです。これは、長距離で深いCNOT相互作用を必要とするため、良いアプローチではありません。このチュートリアルでは、エラー検出と組み合わせた複数の手法を使用して、実機上で信頼性の高いGHZ状態の準備を行います。

ステップ2：量子ハードウェア実行のために問題を最適化する

GHZ状態をハードウェアにマッピングする

まず、GHZ回路をハードウェア上にマッピングするためのルートを検索します。CZエラー、測定エラー、およびT2値が以下の閾値よりも悪いエッジやノードを除外します。これらはGHZ回路に含まれません。

def bad_cz(target, threshold=0.01):
    """Return list of edges whose CZ error is worse than threshold."""
    undirected_edges = []
    for edge in backend.target.build_coupling_map().get_edges():
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges
    cz_errors = {}
    for edge in edges:
        cz_errors[edge] = target["cz"][edge].error
    worst_edges = sorted(cz_errors.items(), key=lambda x: x[1], reverse=True)
    return [list(edge) for edge, error in worst_edges if error > threshold]

def bad_readout(target, threshold=0.01):
    """Return list of nodes whose measurement error is worse than threshold."""
    meas_errors = {}
    for node in range(backend.num_qubits):
        meas_errors[node] = target["measure"][(node,)].error
    worst_nodes = sorted(
        meas_errors.items(), key=lambda x: x[1], reverse=True
    )
    return [node for node, error in worst_nodes if error > threshold]

def bad_coherence(target, threshold=60):
    """Return list of nodes whose T2 value is lower than threshold."""
    t2s = {}
    for node in range(backend.num_qubits):
        t2 = target.qubit_properties[node].t2
        t2s[node] = t2 * 1e6 if t2 else 0
    worst_nodes = sorted(t2s.items(), key=lambda x: x[1])
    return [node for node, val in worst_nodes if val < threshold]

THRESH_CZ = 0.025  # exclude from BFS those edges whose CZ error is worse than this threshold
THRESH_MEAS = 0.15  # exclude from BFS those nodes whose measurement error is worse than this threshold
THRESH_T2 = 10  # exclude from BFS those nodes whose T2 value is lower than this threshold

bad_edges = bad_cz(backend.target, threshold=THRESH_CZ)
bad_nodes_readout = bad_readout(backend.target, threshold=THRESH_MEAS)
dead_qubits = bad_readout(backend.target, threshold=0.4)
bad_nodes_coherence = bad_coherence(backend.target, threshold=THRESH_T2)
bad_nodes = list(set(bad_nodes_readout) | set(bad_nodes_coherence))
print(f"{len(bad_edges)} bad edges: \n{bad_edges}")
print(f"{len(bad_nodes)} bad nodes: \n{bad_nodes}")

17 bad edges:
[[30, 31], [112, 113], [113, 114], [113, 119], [120, 121], [130, 131], [145, 146], [146, 147], [111, 112], [55, 59], [64, 65], [131, 138], [131, 132], [119, 133], [129, 130], [47, 57], [29, 38]]
5 bad nodes:
[1, 113, 131, 146, 120]

以下の関数を使用して、ルートから開始し、幅優先探索（BFS）を使って、選択したハードウェア上にGHZ回路を構築します。

def parallel_ghz(root, num_qubits, backend, bad_edges, skip):
    """
    Build a GHZ state of size `num_qubits` on the given `backend`,
    starting from `root`, expanding in BFS order.

    At each BFS layer, every active qubit adds at most one new neighbor
    (so that two-qubit operations can run in parallel with no qubit conflicts).

    It grows the entanglement tree outward layer-by-layer.
    """

    # -------------------------------------------------------------
    # (1) Filter usable connections from the backend coupling map
    # -------------------------------------------------------------
    # The coupling map lists all directed hardware connections as (control, target).
    # We remove edges that are:
    #   - listed in `bad_edges` (or their reversed form)
    #   - involve a qubit in the `skip` list
    cmap = backend.configuration().coupling_map
    edges = [
        e
        for e in cmap
        if e not in bad_edges
        and [e[1], e[0]] not in bad_edges
        and e[0] not in skip
        and e[1] not in skip
    ]

    # -------------------------------------------------------------
    # (2) Build an undirected adjacency list for traversal
    # -------------------------------------------------------------
    # Even though coupling_map edges are directed, BFS expansion just needs
    # connectivity information (so we treat edges as undirected for search).
    adj = defaultdict(list)
    for u, v in edges:
        adj[u].append(v)
        adj[v].append(u)

    # -------------------------------------------------------------
    # (3) Initialize the quantum circuit and BFS state
    # -------------------------------------------------------------
    n = backend.configuration().num_qubits
    qc = QuantumCircuit(
        n
    )  # create a circuit with same number of qubits as hardware
    visited = [
        root
    ]  # record the order qubits are added to the GHZ chain/tree
    queue = deque([root])  # BFS queue (start from root)
    explored = defaultdict(
        set
    )  # to track which neighbors each node has already explored
    layers = []  # list of per-layer (control, target) gate tuples
    qc.h(root)  # GHZ states start with a Hadamard on the root qubit

    # -------------------------------------------------------------
    # (4) BFS expansion: build the GHZ tree one layer at a time
    # -------------------------------------------------------------
    # Loop until we've added the desired number of qubits to the GHZ
    while queue and len(visited) < num_qubits:
        layer = []  # collect new (control, target) pairs for this layer
        current = list(
            queue
        )  # snapshot current frontier (so queue mutations don't affect iteration)
        busy = (
            set()
        )  # track qubits already used in this layer (to avoid conflicts)

        for node in current:
            queue.popleft()

            # find one unvisited neighbor of this node not already explored
            unvisited_neighbors = [
                nb
                for nb in adj[node]
                if nb not in visited and nb not in explored[node]
            ]

            if unvisited_neighbors:
                nb = unvisited_neighbors[
                    0
                ]  # pick the first available neighbor
                visited.append(nb)  # mark it as part of the GHZ structure
                queue.append(
                    node
                )  # re-enqueue current node (can keep growing)
                queue.append(nb)  # enqueue the newly added qubit
                explored[node].add(nb)  # mark that edge as explored
                layer.append(
                    (node, nb)
                )  # schedule a CNOT between node and neighbor
                busy.update([node, nb])  # reserve both qubits for this layer

                # stop early if we've reached the desired number of qubits
                if len(visited) == num_qubits:
                    break
            # else: node has no unused unvisited neighbors left → skip

        if layer:
            # add all pairs (node, nb) scheduled this round to layers
            layers.append(layer)
        else:
            # nothing new discovered this pass → done
            break

    # -------------------------------------------------------------
    # (5) Emit all layers into the quantum circuit
    # -------------------------------------------------------------
    # For each layer:
    #   - apply a CX gate for every (control, target) pair
    #   - insert a barrier so transpiler keeps layer structure
    for layer in layers:
        for q1, q2 in layer:
            qc.cx(q1, q2)
        qc.barrier()

    # -------------------------------------------------------------
    # (6) Return outputs
    # -------------------------------------------------------------
    # qc: the built quantum circuit
    # visited: order of qubits added
    # layers: list of parallelizable two-qubit operations per step
    return qc, visited, layers

次に、GHZ回路の起点となる最適なルートを繰り返し検索します。

ROOT = None  # root for BFS search
GHZ_SIZE = 100  # number of (data) qubits in the GHZ state
SKIP = []  # nodes to intentionally skip so that we have a better chance for finding checks

# Search for the best root (yielding the shallowest GHZ)
if ROOT is None:
    best_root = -1
    base_depth = 100
    for root in range(backend.num_qubits):
        qc, ghz_qubits, _ = parallel_ghz(
            root, GHZ_SIZE, backend, bad_edges, SKIP
        )
        if len(ghz_qubits) != GHZ_SIZE:
            continue
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)
        if depth < base_depth:
            best_root = root
            base_depth = depth
    ROOT = best_root

次に、特定のノード（つまり最適なルート）から開始し、幅優先探索を使用して最短の深さを検索し、GHZ回路を構築します。

# Build a GHZ starting at the best root
qc, ghz_qubits, _ = parallel_ghz(
    ROOT, GHZ_SIZE, backend, bad_edges, SKIP + bad_nodes
)
base_depth = qc.depth(lambda x: x.operation.num_qubits == 2)
base_count = qc.size(lambda x: x.operation.num_qubits == 2)
print(f"base depth: {base_depth}, base count: {base_count}")
print(f"ROOT: {ROOT}")
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

base depth: 17, base count: 99
ROOT: 50

有効なチェックを挿入する前に、最後にもう一つ考慮すべきことがあります。これは「カバレッジ」の概念に関連しており、量子回路内のワイヤをチェックがどれだけカバーできるかを示す指標です。カバレッジが高いほど、回路のより広い範囲でエラーを検出できます。この指標を使用して、回路カバレッジが最も高い有効なチェックを選択できます。言い換えれば、weighted_coverage関数を使用してGHZ回路のさまざまなチェックをスコアリングします。

def weighted_coverage(layers, parities, w_idle=0.2, w_gate=0.8):
    """
    Compute weighted fraction (idle + gate) of wires that are
    covered by at least one parity to all active wires.
    """
    wires = active_wires(layers)  # defined below
    covered_by_any = {n_layer: set() for n_layer in range(len(layers))}
    for parity in parities:
        trace = z_trace_backward(layers, parity)  # defined below
        for n_layer, qs in trace.items():
            covered_by_any[n_layer] |= qs
    covered_weight = 0
    total_weight = 0
    for n_layer in range(len(layers)):
        idle = wires[n_layer]["idle"]
        gate = wires[n_layer]["gate"]
        total_weight += w_idle * len(idle) + w_gate * len(gate)
        covered_idle = covered_by_any[n_layer] & idle
        covered_gate = covered_by_any[n_layer] & gate
        covered_weight += w_idle * len(covered_idle) + w_gate * len(
            covered_gate
        )
    return covered_weight / total_weight if total_weight > 0 else 0

def active_wires(layers):
    """
    Returns per-layer dict with two sets:
    - 'idle': activated wires that are idle in this layer
    - 'gate': activated wires that are control/target of a CNOT at this layer
    """
    first_activation = {}
    for n_layer, layer in enumerate(layers):
        for c, t in layer:
            first_activation.setdefault(c, n_layer)
            first_activation.setdefault(t, n_layer)
    result = {}
    for n_layer in range(len(layers)):
        active = {
            q
            for q, n_layer0 in first_activation.items()
            if n_layer >= n_layer0
        }
        gate = {q for c, t in layers[n_layer] for q in (c, t)}
        idle = active - gate
        result[n_layer] = {"idle": idle, "gate": gate}
    return result

def z_trace_backward(layers, initial_Zs):
    """
    Backward propagate Zs with parity cancellation.
    Returns {layer: set of qubits with odd parity Z at that layer}.
    """
    wires = active_wires(layers)
    support = set(initial_Zs)
    trace = {}
    for n_layer in range(len(layers) - 1, -1, -1):
        active = wires[n_layer]["idle"] | wires[n_layer]["gate"]
        trace[n_layer] = support & active
        # propagate backwards
        new_support = set()
        for q in support:
            hit = False
            for c, t in layers[n_layer]:
                if q == t:  # Z on target: copy to control
                    new_support ^= {t, c}  # toggle both
                    hit = True
                    break
                elif q == c:  # Z on control: passes through
                    new_support ^= {c}
                    hit = True
                    break
            if not hit:  # unaffected
                new_support ^= {q}
        support = new_support
    return trace

これで、GHZ回路にチェックを挿入できます。GHZ状態では有効なチェックを見つけることが非常に便利です。なぜなら、GHZ回路の任意の2つの量子ビット$i,j$に作用する任意の2量子ビットパウリ$Z$演算子$Z_i Z_j$がサポートであり、したがって有効なチェックとなるためです。

また、この場合のチェックは、アンシラ量子ビットの左右にアダマールゲートが隣接する制御-$Z$演算子であることに注意してください。これはアンシラ量子ビットに適用されるCNOTゲートと等価です。以下のコードは、回路にチェックを挿入します。

# --- Tunables controlling the search space / scoring ---
MAX_SKIPS = 10  # at most how many qubits to skip (in addition to the bad ones and the ones forced to skip above)
SHUFFLES = 200  # how many times to try removing nodes for checks
MAX_DEPTH_INCREASE = 10  # how far from the base GHZ depth to go to include checks (increase this for more checks at expense of depth)

W_IDLE = 0.2  # weight of errors to consider during idle timesteps
W_GATE = 0.8  # weight of errors to consider during gates

# Remove random nodes from the GHZ and build from the root again to increase checks
degree_two_nodes = [
    i
    for i in ghz_qubits
    if all(n in ghz_qubits for n in coupling_map.neighbors(i))
    and len(coupling_map.neighbors(i)) >= 2
]

# --- Best-so-far tracking for the randomized search ---
num_checks = 0
best_covered_fraction = -1
best_qc = qc
best_checks = []
best_parities = []
best_layers = []

# Outer loop: vary how many GHZ nodes we try skipping (0..MAX_SKIPS-1)
for num_skips in range(MAX_SKIPS):
    # Inner loop: try SHUFFLES random choices of 'num_skips' nodes to skip
    for _ in range(SHUFFLES):
        # Construct the skip set:
        #   - pre-existing forced SKIP
        #   - plus a random sample of 'degree_two_nodes' of size 'num_skips'
        skip = SKIP + list(np.random.choice(degree_two_nodes, num_skips))

        # Rebuild the GHZ using the current skip set and bad_nodes
        qc, ghz_qubits, layers = parallel_ghz(
            ROOT, GHZ_SIZE, backend, bad_edges, skip + bad_nodes
        )

        # Measure circuit cost as 2-qubit-gate depth only
        depth = qc.depth(lambda x: x.operation.num_qubits == 2)

        # If we failed to reach the target GHZ size, discard this attempt
        if len(ghz_qubits) != GHZ_SIZE:
            continue

        # --- Build "checks" around the GHZ we just constructed ---
        # A check qubit is a non-GHZ, non-dead qubit that has ≥2 neighbors inside the GHZ
        # and all those incident edges are usable (i.e., not in bad_edges).
        checks = []
        parities = []
        for i in range(backend.num_qubits):
            neighbors = [
                n for n in coupling_map.neighbors(i) if n in ghz_qubits
            ]

            if (
                i not in ghz_qubits
                and i not in dead_qubits
                and len(neighbors) >= 2
                and not any(
                    [
                        [neighbor, i] in bad_edges
                        or [i, neighbor] in bad_edges
                        for neighbor in neighbors
                    ]
                )
            ):
                # Record this qubit as a check qubit
                checks.append(i)
                parities.append((neighbors[0], neighbors[1]))
                # Physically couple the check qubit 'i' to the two GHZ neighbors via CNOTs
                # (This is the actual "check" attachment in the circuit.)
                qc.cx(neighbors[0], i)
                qc.cx(neighbors[1], i)

        # Score this design using the weighted coverage metric over the GHZ build layers
        covered_fraction = weighted_coverage(
            layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
        )

        # Keep it only if:
        #   - coverage improves over the best so far, AND
        #   - the 2q depth budget isn't blown by more than MAX_DEPTH_INCREASE
        if (
            covered_fraction > best_covered_fraction
            and depth <= base_depth + MAX_DEPTH_INCREASE
        ):
            best_covered_fraction = covered_fraction
            best_qc = qc
            best_ghz_qubits = ghz_qubits
            best_checks = checks
            best_parities = parities
            best_layers = layers

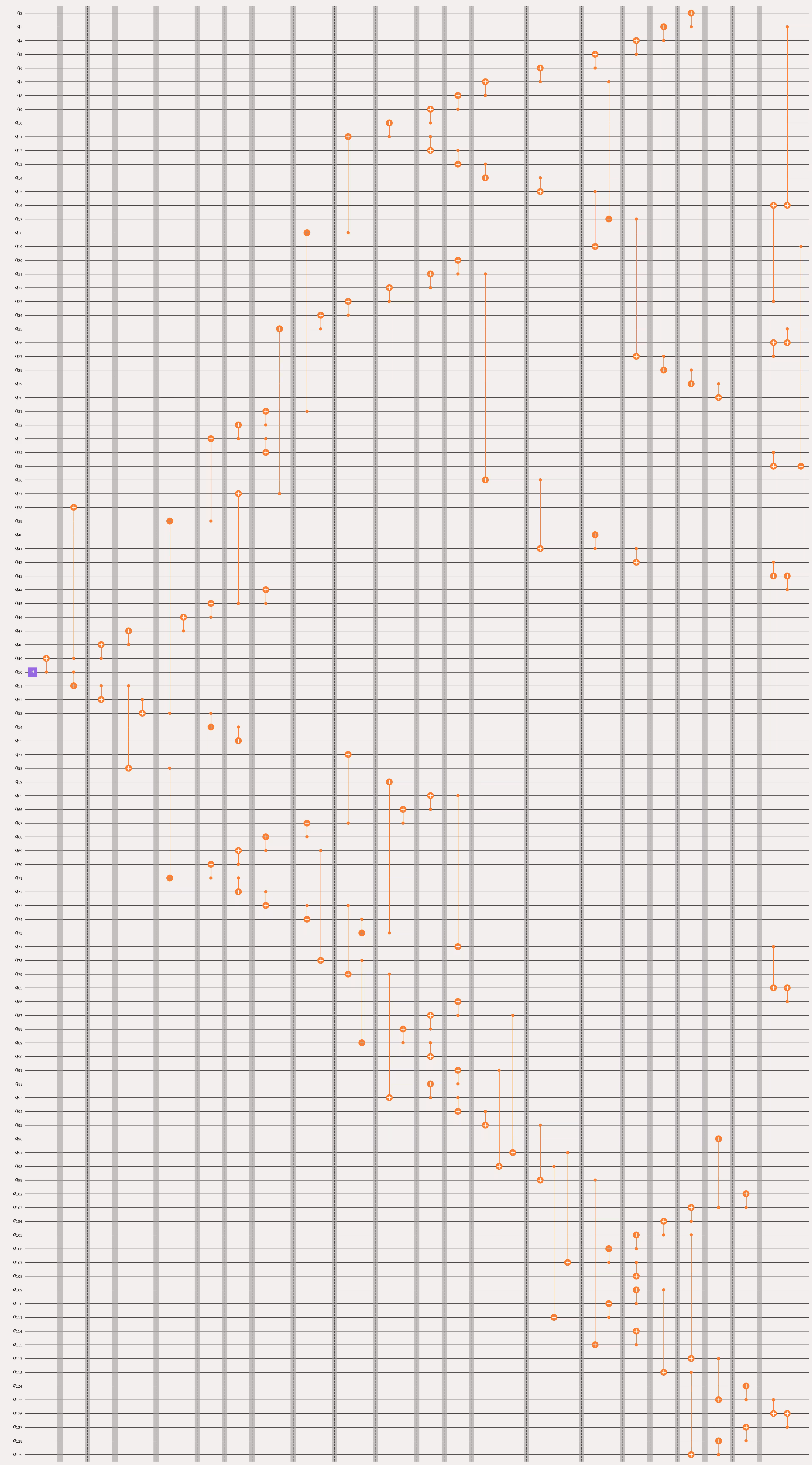

これで、GHZ回路で使用されている量子ビットとチェック量子ビットを出力できます。

# --- After search, report the best design found ---
qc = best_qc
checks = best_checks
parities = best_parities
layers = best_layers
ghz_qubits = best_ghz_qubits
if len(ghz_qubits) != GHZ_SIZE:
    raise Exception("No GHZ found. Relax error thresholds.")

print(f"GHZ qubits: {ghz_qubits} {len(ghz_qubits)}")
print(f"Check qubits: {checks} {len(checks)}")

covered_fraction = weighted_coverage(
    layers=layers, parities=parities, w_idle=W_IDLE, w_gate=W_GATE
)
print(
    "Covered fraction (no idle): ",
    weighted_coverage(
        layers=layers, parities=parities, w_idle=0.0, w_gate=1.0
    ),
)

GHZ qubits: [50, 49, 51, 38, 52, 48, 58, 53, 47, 71, 39, 46, 70, 54, 33, 45, 72, 69, 55, 32, 37, 73, 68, 34, 31, 44, 25, 74, 78, 67, 18, 24, 79, 75, 89, 57, 11, 23, 93, 59, 88, 66, 10, 22, 92, 90, 87, 65, 12, 9, 21, 94, 91, 86, 77, 13, 8, 20, 95, 98, 97, 14, 7, 36, 99, 111, 107, 15, 6, 41, 115, 110, 106, 19, 17, 5, 40, 114, 109, 108, 105, 27, 4, 42, 118, 104, 28, 3, 129, 117, 103, 29, 2, 128, 125, 96, 30, 127, 124, 102] 100
Check qubits: [16, 26, 35, 43, 85, 126] 6
Covered fraction (no idle):  0.4595959595959596

エラーに関する統計情報も出力できます。

def circuit_errors(target, circ, error_type="cz"):
    """
    Pull per-resource error numbers from a Qiskit Target
    for ONLY the qubits/edges actually used by `circ`.

    Args:
        target: qiskit.transpiler.Target (e.g., backend.target)
        circ:   qiskit.QuantumCircuit
        error_type: one of {"cz", "meas", "t1", "t2"}:
            - "cz"   -> 2q CZ gate error on the circuit's used edges
            - "meas" -> measurement error on the circuit's used qubits
            - "t1"   -> T1 (converted to microseconds) on used qubits
            - "t2"   -> T2 (converted to microseconds) on used qubits

    Returns:
        list[float] of the requested quantity for the active edges/qubits.
    """

    # Get all 2-qubit edges that appear in the circuit (as undirected pairs).
    active_edges = active_gates(circ)  # e.g., {(0,1), (2,3), ...}

    # Intersect those with the device coupling map (so we only query valid edges).
    # Note: target.build_coupling_map().get_edges() yields directed pairs.
    edges = [
        edge
        for edge in target.build_coupling_map().get_edges()
        if tuple(sorted(edge)) in active_edges
    ]

    # Deduplicate direction: keep only one orientation of each edge.
    undirected_edges = []
    for edge in edges:
        if (edge[1], edge[0]) not in undirected_edges:
            undirected_edges.append(edge)
    edges = undirected_edges  # (not used later—see note below)

    # Accumulators for different error/physics quantities
    cz_errors, meas_errors, t1_errors, t2_errors = [], [], [], []

    # For every active (undirected) edge in the circuit, fetch its CZ error.
    # NOTE: Uses active_gates(circ) again (undirected tuples). This assumes
    # `target['cz']` accepts undirected indexing; many Targets store both directions.
    for edge in active_gates(circ):
        cz_errors.append(target["cz"][edge].error)

    # For every active qubit, fetch measure error and T1/T2 (converted to µs).
    for qubit in active_qubits(circ):
        meas_errors.append(target["measure"][(qubit,)].error)
        t1_errors.append(
            target.qubit_properties[qubit].t1 * 1e6
        )  # seconds -> microseconds
        t2_errors.append(
            target.qubit_properties[qubit].t2 * 1e6
        )  # seconds -> microseconds

    # Select which set to return.
    if error_type == "cz":
        return cz_errors
    elif error_type == "meas":
        return meas_errors
    elif error_type == "t1":
        return t1_errors
    else:
        return t2_errors

def active_qubits(circ):
    """
    Return a list of qubit indices that participate in at least one
    non-delay, non-barrier instruction in `circ`.
    """
    active_qubits = set()
    for inst in circ.data:
        # Skip scheduling artifacts that don't act on state
        if (
            inst.operation.name != "delay"
            and inst.operation.name != "barrier"
        ):
            for qubit in inst.qubits:
                q = circ.find_bit(
                    qubit
                ).index  # map Qubit object -> integer index
                active_qubits.add(q)
    return list(active_qubits)

def active_gates(circ):
    """
    Return a set of undirected 2-qubit edges (i, j) that appear in `circ`.
    """
    used_2q_gates = set()
    for inst in circ:
        if inst.operation.num_qubits == 2:
            qs = inst.qubits
            # map Qubit objects -> indices, then sort to make the edge undirected
            qs = sorted([circ.find_bit(q).index for q in qs])
            used_2q_gates.add(tuple(sorted(qs)))
    return used_2q_gates

# ---- Print summary statistics ----
cz_errors = circuit_errors(backend.target, qc, error_type="cz")
meas_errors = circuit_errors(backend.target, qc, error_type="meas")
t1_errors = circuit_errors(backend.target, qc, error_type="t1")
t2_errors = circuit_errors(backend.target, qc, error_type="t2")

np.set_printoptions(linewidth=np.inf)
print(
    f"cz errors: \n mean: {np.round(np.mean(cz_errors), 3)}, max: {np.round(np.max(cz_errors), 3)}"
)
print(
    f"meas errors: \n mean: {np.round(np.mean(meas_errors), 3)}, max: {np.round(np.max(meas_errors), 3)}"
)
print(
    f"t1 errors: \n mean: {np.round(np.mean(t1_errors), 1)}, min: {np.round(np.min(t1_errors), 1)}"
)
print(
    f"t2 errors: \n mean: {np.round(np.mean(t2_errors), 1)}, min: {np.round(np.min(t2_errors), 1)}"
)

cz errors:
 mean: 0.002, max: 0.012
meas errors:
 mean: 0.014, max: 0.121
t1 errors:
 mean: 267.9, min: 23.6
t2 errors:
 mean: 155.9, min: 13.9

前と同様に、GHZ状態準備回路の正しさを確認するために、まずノイズなしで回路をシミュレーションすることができます。

# --- Simulate to ensure correctness ---

qc_meas = qc.copy()

# Add measurements to the GHZ qubits
c1 = ClassicalRegister(len(ghz_qubits), "c1")
qc_meas.add_register(c1)
for q, c in zip(ghz_qubits, c1):
    qc_meas.measure(q, c)

# Add measurements to the check qubits
if len(checks) > 0:
    c2 = ClassicalRegister(len(checks), "c2")
    qc_meas.add_register(c2)
    for q, c in zip(checks, c2):
        qc_meas.measure(q, c)

# Simulate the circuit with stabilizer method
sim_stab = AerSimulator(method="stabilizer")
res = sim_stab.run(qc_meas, shots=1000).result()
counts = res.get_counts()
print("Stabilizer simulation result:")
print(counts)

# Rename keys to "0 0" and "0 1" for easier plotting
# First len(checks) bits are check bits, rest are GHZ bits
keys = list(counts.keys())
for key in keys:
    check_bits = key[: len(checks)]
    ghz_bits = key[(len(checks) + 1) :]
    if set(check_bits) == {"0"} and set(ghz_bits) == {"0"}:
        counts["0 0"] = counts.pop(key)
    elif set(check_bits) == {"0"} and set(ghz_bits) == {"1"}:
        counts["0 1"] = counts.pop(key)
    else:
        continue

plot_histogram(counts)

Stabilizer simulation result:
{'000000 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111': 525, '000000 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000': 475}

期待通り、チェック量子ビットはすべてゼロとして測定され、GHZ状態の準備に成功しました。

ステップ3：Qiskitプリミティブを使用した実行

これで、実際のハードウェア上で回路を実行し、エラー検出プロトコルがGHZ状態準備におけるエラーをどのように検出できるかを実証する準備が整いました。

BAD_QUBITS = []  # specify any additional bad qubits to avoid (this is specific to the chosen backend)
SHOTS = 10000  # number of shots

GHZ回路に測定を追加するためのヘルパー関数を定義します。

def add_measurements(qc, ghz_qubits, checks):
    # --- Measure each set of qubits into different classical registers to facilitate post-processing ---

    # Add measurements to the GHZ qubits
    c1 = ClassicalRegister(len(ghz_qubits), "c1")
    qc.add_register(c1)
    for q, c in zip(ghz_qubits, c1):
        qc.measure(q, c)

    # Add measurements to the check qubits
    c2 = ClassicalRegister(len(checks), "c2")
    qc.add_register(c2)
    for q, c in zip(checks, c2):
        qc.measure(q, c)

    return qc

実行前に、選択したハードウェア上でのGHZ量子ビットとチェック量子ビットのレイアウトを描画します。

# Plot the layout of GHZ and check qubits on the device
plot_gate_map(
    backend,
    label_qubits=True,
    line_width=20,
    line_color=[
        "black"
        if edge[0] in ghz_qubits + checks and edge[1] in ghz_qubits + checks
        else "lightgrey"
        for edge in backend.coupling_map.graph.edge_list()
    ],
    qubit_color=[
        "blue"
        if i in ghz_qubits
        else "salmon"
        if i in checks
        else "lightgrey"
        for i in range(0, backend.num_qubits)
    ],
)
plt.show()

qc.draw("mpl", idle_wires=False, fold=-1)

次に、測定を追加します。

qc = add_measurements(qc, ghz_qubits, checks)

以下のスケジューリングパイプラインは、タイミングを固定し、バリアを除去し、遅延を簡略化し、動的デカップリングを挿入します。これらすべてを、元の操作時間を保持しながら行います。

# The scheduling consists of first inserting delays while barriers are still there
# Then removing the barriers and consolidating the delays, so that the operations do not move in time
# Lastly we replace delays with dynamical decoupling
collect_function = partial(
    collect_using_filter_function,
    filter_function=(lambda node: node.op.name == "delay"),
    split_blocks=True,
    min_block_size=2,
    split_layers=False,
    collect_from_back=False,
    max_block_width=None,
)

collapse_function = partial(
    collapse_to_operation,
    collapse_function=(
        lambda circ: Delay(sum(inst.operation.duration for inst in circ))
    ),
)

class Unschedule(AnalysisPass):
    """Removes a property from the passmanager property set so that the circuit looks unscheduled, so we can schedule it again."""

    def run(self, dag):
        del self.property_set["node_start_time"]

def build_passmanager(backend, dd_qubits=None):
    pm = generate_preset_pass_manager(
        target=backend.target,
        layout_method="trivial",
        optimization_level=2,
        routing_method="none",
    )

    pm.scheduling = PassManager(
        [
            ALAPScheduleAnalysis(target=backend.target),
            PadDelay(target=backend.target),
            RemoveBarriers(),
            Unschedule(),
            CollectAndCollapse(
                collect_function=collect_function,
                collapse_function=collapse_function,
            ),
            ALAPScheduleAnalysis(target=backend.target),
            PadDynamicalDecoupling(
                dd_sequence=[XGate(), RZGate(-np.pi), XGate(), RZGate(np.pi)],
                spacing=[1 / 4, 1 / 2, 0, 0, 1 / 4],
                target=backend.target,
                qubits=dd_qubits,
            ),
        ]
    )

    return pm

カスタムパスマネージャーを使用して、選択したバックエンド向けに回路をトランスパイルします。

# Transpile the circuits for the backend
pm = build_passmanager(backend, ghz_qubits)

# Instruction set architecture (ISA) level circuit after scheduling and DD insertion
isa_circuit = pm.run(qc)

# Draw after scheduling and DD insertion
# timeline_drawer(isa_circuit, show_idle=False, time_range=(0, 1000), target=backend.target)

isa_circuit.draw("mpl", fold=-1, idle_wires=False)

次に、Qiskit Runtime Samplerプリミティブを使用してジョブを送信します。

# Select the sampler options
sampler = Sampler(mode=backend)
sampler.options.default_shots = SHOTS
sampler.options.dynamical_decoupling.enable = False
sampler.options.execution.rep_delay = 0.00025

# Submit the job
print("Submitting sampler job")
ghz_job = sampler.run([isa_circuit])

print(ghz_job.job_id())

d493f17nmdfs73abf9qg

ステップ4：後処理と所望の古典形式での結果の返却

Samplerジョブの結果を取得して分析します。

# Retrieve the job results
job_result = ghz_job.result()

# Get the counts from GHZ and check qubit measurements
ghz_counts = job_result[0].data.c1.get_counts()
checks_counts = job_result[0].data.c2.get_counts()

# Post-process to get unflagged GHZ counts (i.e., check bits are all '0')
joined_counts = job_result[0].join_data().get_counts()
unflagged_counts = {}
for key, count in joined_counts.items():
    check_bits = key[: len(checks)]
    ghz_bits = key[len(checks) :]
    if set(check_bits) == {"0"}:
        unflagged_counts[ghz_bits] = count

# Get top 20 outcomes by frequency from the unflagged counts
top_counts = dict(
    sorted(unflagged_counts.items(), key=lambda x: x[1], reverse=True)[:20]
)

# Rename keys for better visualization
top_counts_renamed = {}
i = 0
for key, count in top_counts.items():
    if set(key) == {"0"}:
        top_counts_renamed["all 0s"] = count
    elif set(key) == {"1"}:
        top_counts_renamed["all 1s"] = count
    else:
        top_counts_renamed[f"other_{i}"] = count
        i += 1

plot_histogram(top_counts_renamed, figsize=(12, 7))

上記のヒストグラムでは、チェック量子ビットによってフラグが立てられなかったGHZ量子ビットの測定結果から、20個のビット列を表示しています。期待通り、全ビット0および全ビット1のビット列が最も高いカウントを示しています。なお、エラー重みの低い一部の誤ったビット列はエラー検出で捕捉されていないことに注意してください。それでも、最も高いカウントは期待されるビット列に見られます。

考察

このチュートリアルでは、時空間符号を用いた低オーバーヘッドのエラー検出手法の実装方法を示し、ハードウェア上でのGHZ状態準備への実際の応用を実演しました。GHZ状態準備の技術的な詳細をさらに探求するには、[3]を参照してください。著者らはエラー検出に加えて、M3およびTREXによる読み出しエラー緩和を活用し、一時的な逆計算（uncomputation）技術を用いて高忠実度のGHZ状態を準備しています。

参考文献

• [1] Martiel, S., & Javadi-Abhari, A. (2025). Low-overhead error detection with spacetime codes. arXiv preprint arXiv:2504.15725.
• [2] van den Berg, E., Bravyi, S., Gambetta, J. M., Jurcevic, P., Maslov, D., & Temme, K. (2023). Single-shot error mitigation by coherent Pauli checks. Physical Review Research, 5(3), 033193.
